Hem / Produkt / Klippmaskin / Hydraulisk svängstråle skjuvningsmaskin / QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine

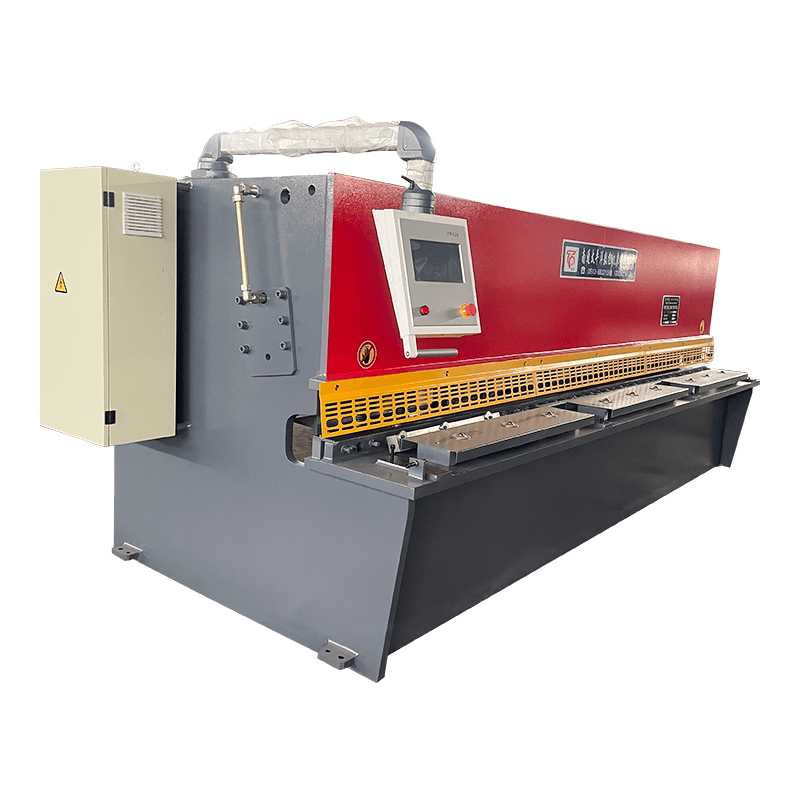

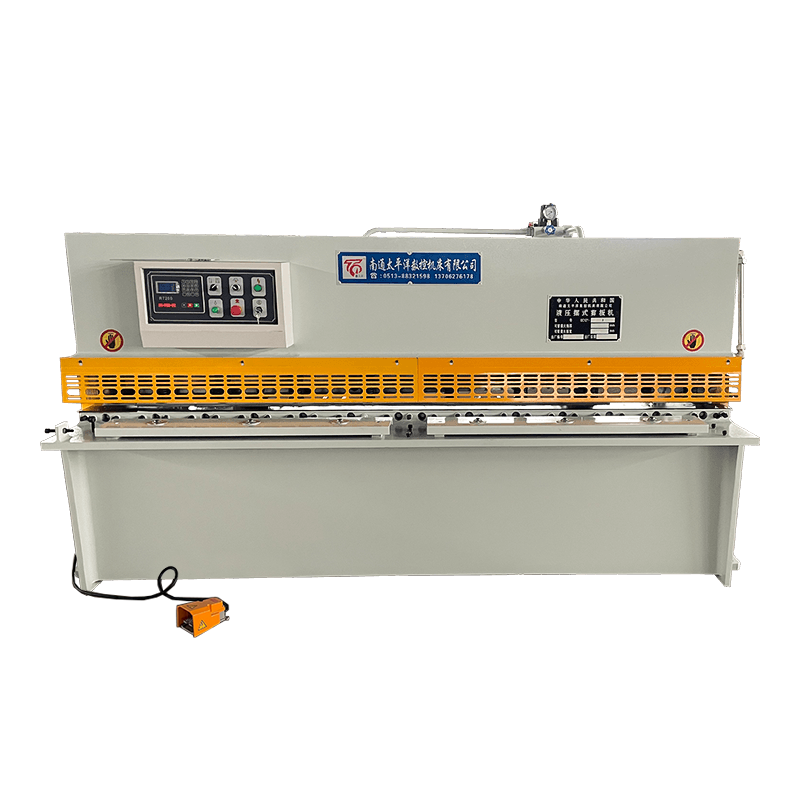

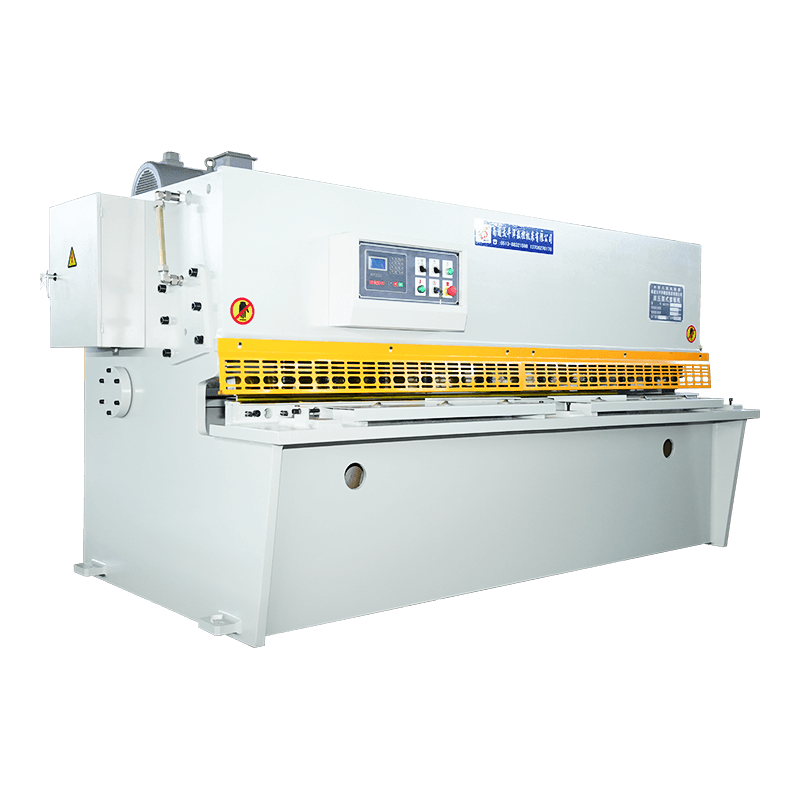

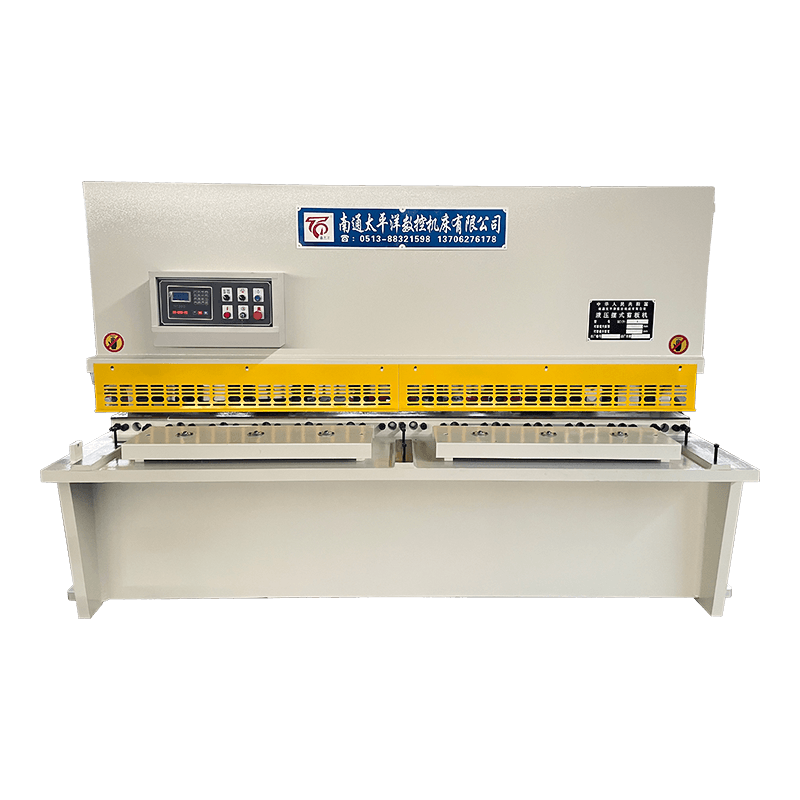

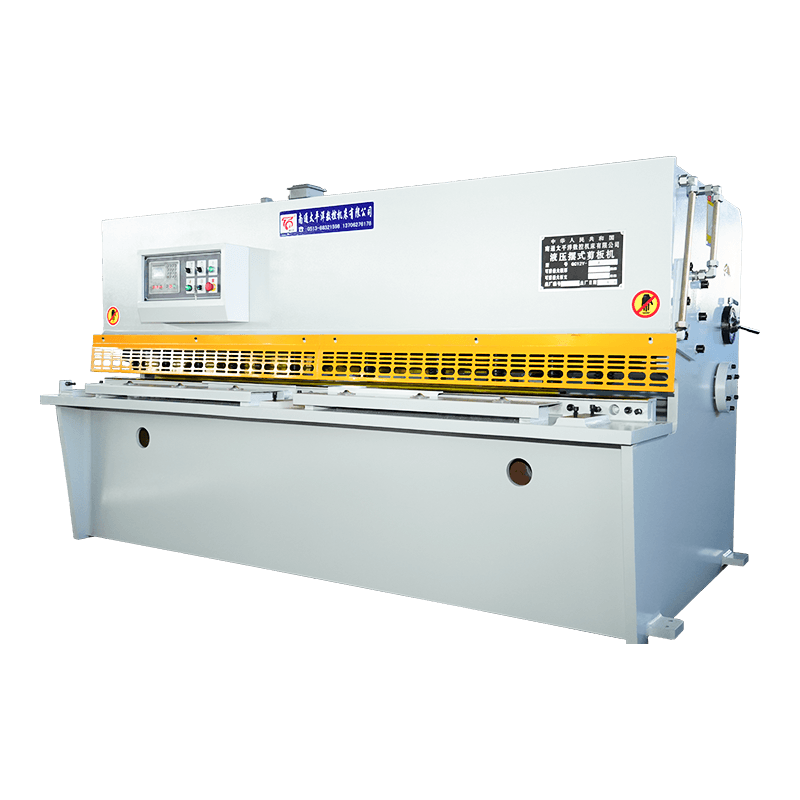

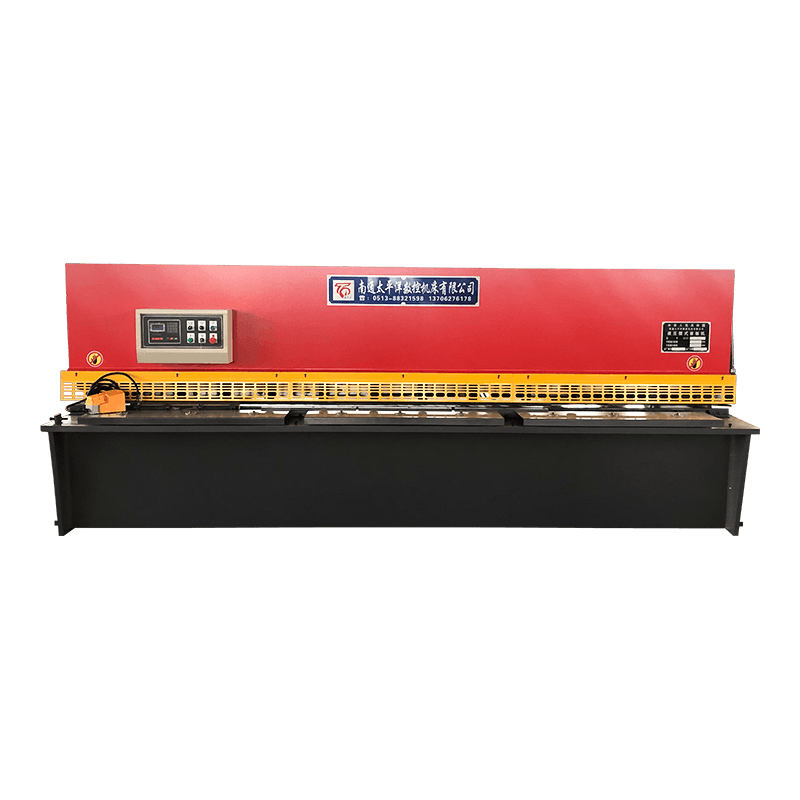

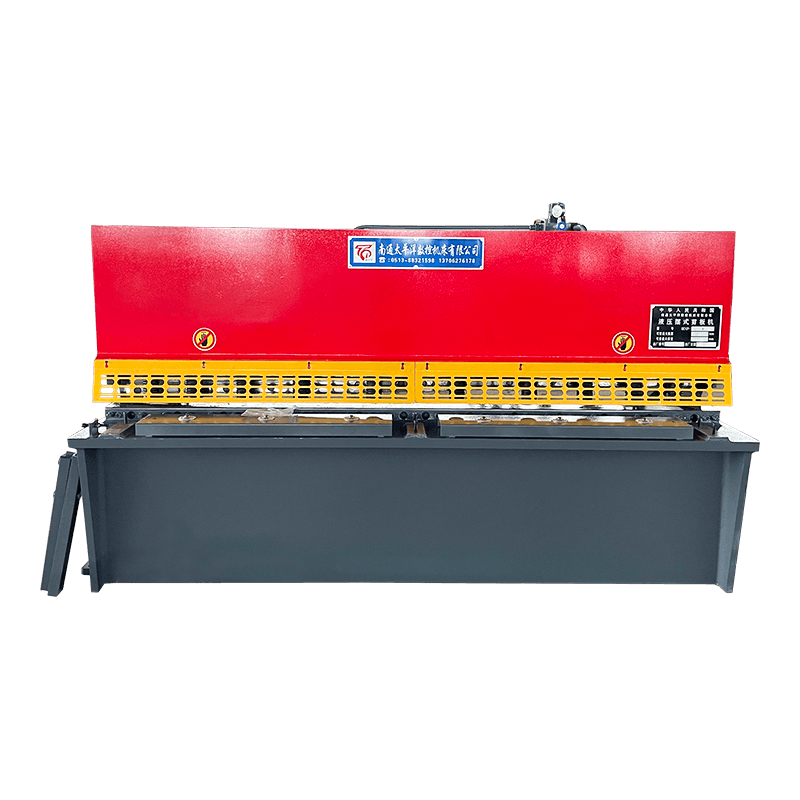

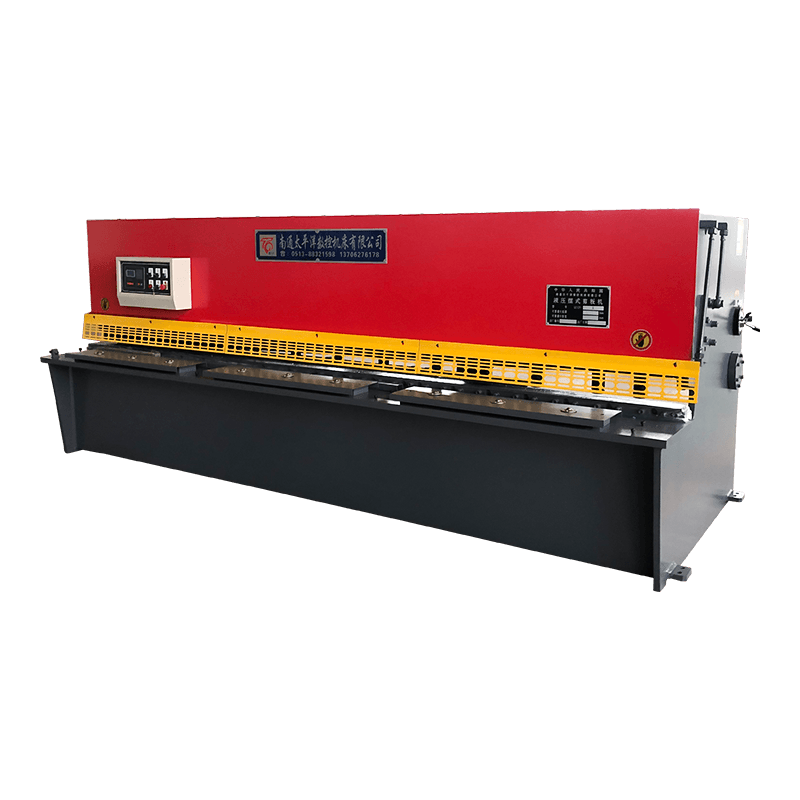

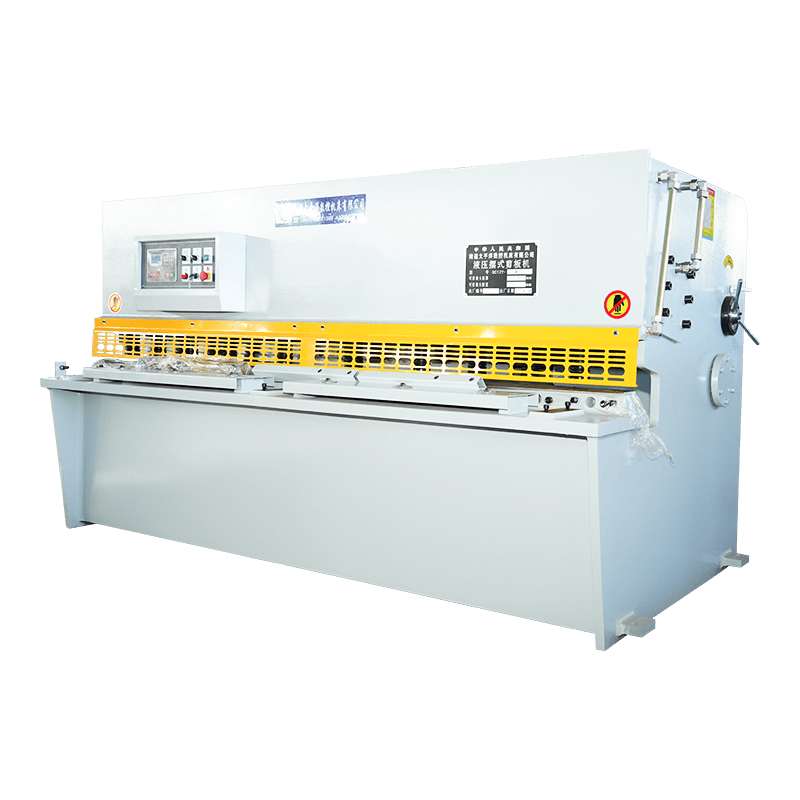

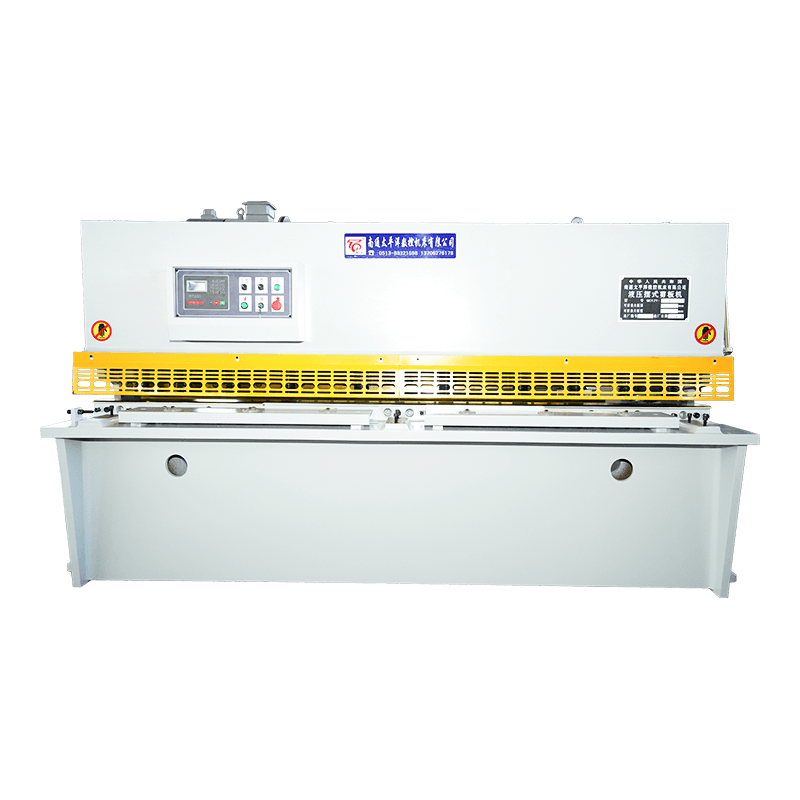

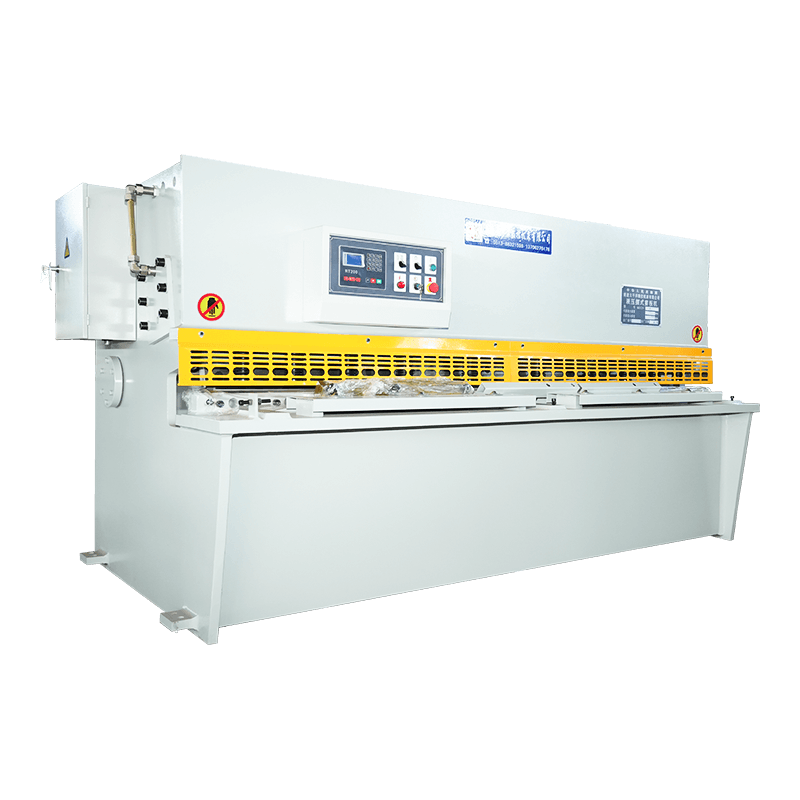

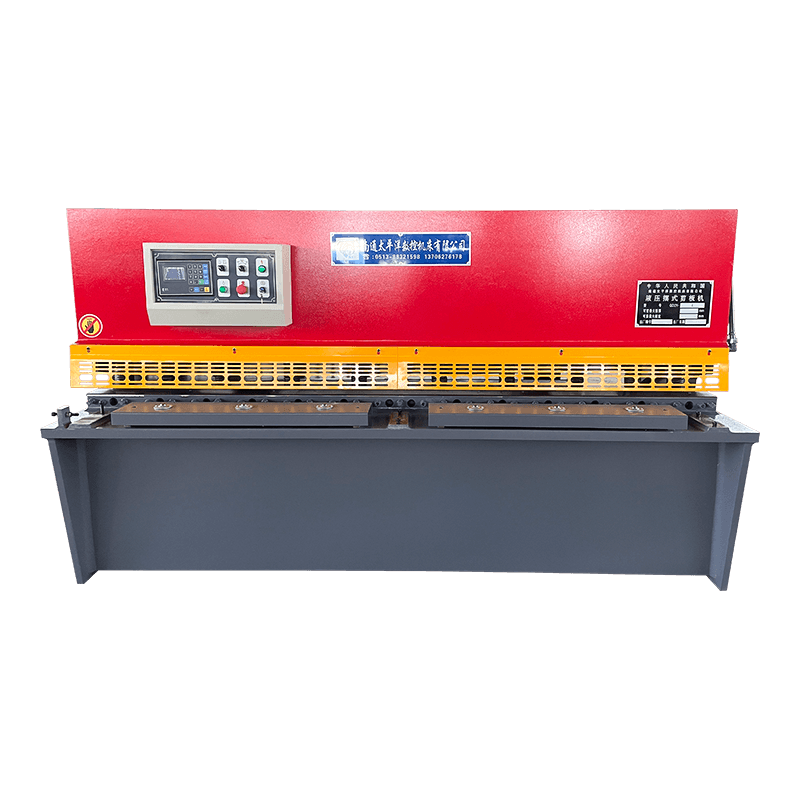

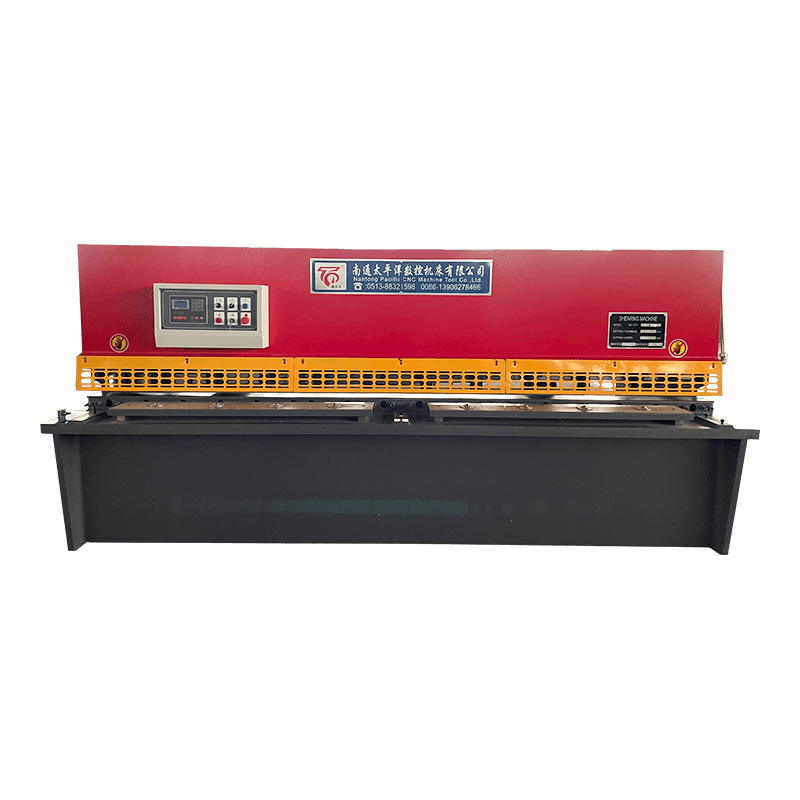

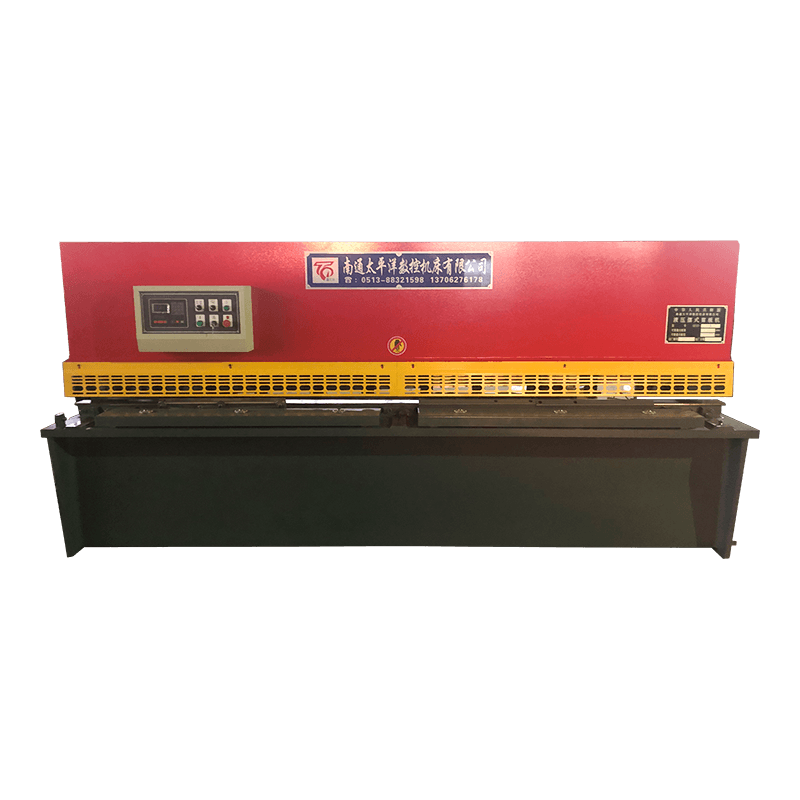

QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine

QC12Y/K-seriens hydrauliska svängbalksklippningsmaskin är en metallklippningslösning med hög precision som ofta används inom plåtbearbetning, metalltillverkning och tillverkningsindustri. Designad för att skära stålplåtar med hög noggrannhet och effektivitet, denna hydrauliska sax kombinerar pålitlig prestanda med användarvänlig CNC-kontroll.

Nyckelfunktioner
Högprecision bakre stoppsystem: En växelriktare styr den bakre stoppmotorn, vilket säkerställer att positioneringsnoggranheten kontrolleras inom 0,05 mm, vilket ger konsekventa skärlängder för massproduktion.

Högkvalitativt skärblad: Tillverkade av 6CrW2Si legerat stål, ger bladen utmärkt hårdhet, seghet och slitstyrka, vilket säkerställer lång livslängd och rena klippresultat på olika metallplåtar.

CNC-styrsystem: Utrustad med E21S-styrenheten hanterar maskinen bakre stoppslag och klippbladslag och kan lagras upp till 40 uppsättningsprogram för snabb inställning av olika skäruppgifter.

Hydraulisk säkerhet och retur: Överströmningsventilen ger överbelastningsskydd för hydraulsystemet, medan knivhållaren driver tillbaka av kväve för snabba, mjuka och pålitliga returslag.

Förbättrat säkerhetsskydd: Fotkontakten är integrerad med en nödstoppsfunktion, vilket ger ett tillförlitligt skydd mot oavsiktliga utstick under drift.

Justerbar bladgap: Manuell justering av bladgapet gör att föraren kan finjustera spelet efter olika materialtjocklekar, vilket säkerställer optimal klippkvalitet.

Exakt utfodringspositionering: Det främre stödbordet är utrustat med en linjal, vilket gör det möjligt för förare att exakt lokalisera matningslängden för både manuella och halvautomatiska operationer.

Ansökningar
Denna svängbalksklippmaskin är idealisk för klippning av kolstål, rostfritt stål, aluminium och andra metallplåtar inom industrier inklusive:

  • Plåtbearbetning
  • Verkstäder för metalltillverkning
  • Bil- och vitvarutillverkning
  • Konstruktion och produktion av konstruktionsstål

Förfrågan

QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine
QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shear Machine

Produktbeskrivning

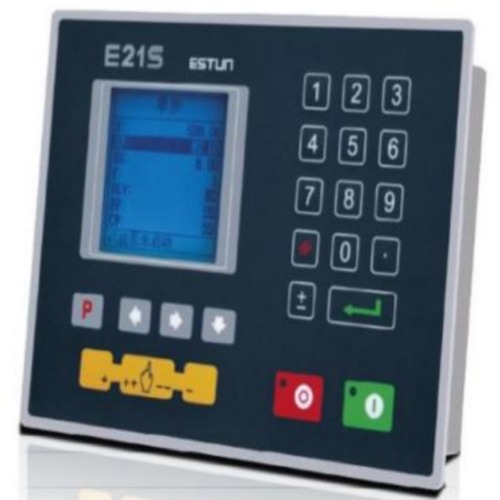

Använder ESTUN företagets E21-S klippmaskin speciell CNC-enhet

Denna produkt har följande egenskaper:

Ryggmätares positioneringskontroll.
Intelligent positioneringsfunktion.
Envägs och tvåvägs positioneringsfunktion, eliminerar effektivt skruvgapet.
Retreatfunktion.
Automatisk sökfunktion för referenspunkter.
Funktion för säkerhetskopiering och återställning av parametrar med en nyckel.
Snabb positionsinlärningsfunktion.
40 flerstegsprogram lagringsutrymme, varje program har 25 steg.
Strömavbrottsskyddsfunktion.

QC12Y/K- Teknisk parameter

Modell

Klippning
Tjocklek
(mm)

Klippning
Bredd
(mm)

Strokes
(ggr/mm)

Bakre mätare
Räckvidd
(mm)

Kraftvinkel
(°)

Huvudmotor
(KW)

Viktor
(KG)

Sammantaget
Mått
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

2°

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

2°

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

2°

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

2°

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

2°

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

2°

18.5

15500

4750X2450X2050

Beskrivning och specifikationer som givs i den här katalogen är förbehåll för ändringar utan meddelande.

PREV: No previous product NEXT: No next product

Kontakta oss för mer information

Tveka inte att kontakta när du behöver oss!

SUBMIT

Relaterade produkter

WC67Y-serien hydraulisk plåtbockningsmaskin WC67Y-serien hydraulisk plåtbockningsmaskin
WC67K Series Torsion Axis Synchronous CNC Hydraulisk plåtbockningsmaskin WC67K Series Torsion Axis Synchronous CNC Hydraulisk plåtbockningsmaskin
WE67K-serien elektrohydraulisk servo CNC hydraulisk plåtbockningsmaskin WE67K-serien elektrohydraulisk servo CNC hydraulisk plåtbockningsmaskin
W12-serien 4-rullar rullmaskin W12-serien 4-rullar rullmaskin
W11S-serien 3-rullar universell hydraulisk rullmaskin W11S-serien 3-rullar universell hydraulisk rullmaskin
W11-serien 3-rullar symmetrisk mekanisk rullmaskin W11-serien 3-rullar symmetrisk mekanisk rullmaskin
Y32-serien med fyra kolumn hydraulisk pressmaskin Y32-serien med fyra kolumn hydraulisk pressmaskin
Y41 enkolonn hydraulisk press Y41 enkolonn hydraulisk press
W24S hydraulisk sektionsrullningsmaskin W24S hydraulisk sektionsrullningsmaskin
Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkt, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som professionell China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Företaget har nu förmågan att designa, utveckla och tillverka standardserieprodukter och icke-standardutrustning. Produkter säljer bra i hela landet, ett stort antal export till Sydostasien, Europa, USA och Mellanöstern. Företaget täcker ett område på mer än 20 000 kvadratmeter, med en grupp ingenjörer och tekniker med rik professionell kunskap, produktion och testutrustning är komplett. Under åren har det varit engagerat i forskning och innovation av smidningsmaskinverktyg, produktförsäljningen och efterförsäljningstjänsten har ingen ansträngning, har i Peking, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Grenar, gör vårt bästa för att tillgodose behoven hos inhemska och utländska kunder.


I dagens värld full av hopp och möjligheter går Pacific Machine Tools och våra kunder hand i hand för gemensam utveckling.

Nybörjare
Förlängning av branschkunskap

1. Introduktion till QC12Y/K Series CNC Swing Beam Shear Machine

QC12Y/K-seriens CNC-standard Hydraulisk Swing Beam Klippmaskin är en högpresterande metallskärningsutrustning som ofta används inom plåttillverkningsindustrin. Den är designad för skärning av kolstål, rostfritt stål och aluminiumplåtar med hög precision och effektivitet.

Jämfört med traditionella mekaniska saxar förbättra denna CNC hydrauliska svängbalksmaskin skäreffektiviteten genom att 30 %–50 % och säkerställer skärnoggranhet inom ±0,1 mm , vilket gör det till ett pålitligt val för modern tillverkningsindustri.

Nantong Pacific CNC Machine Tool Co., Ltd är ett nyckelföretag inom nationell maskinindustri, beläget i Haian Economic and Technological Development Zone, där miljön är vacker och bekväm, vilket underlättar ett snabbt upprättande av kommunikation mellan företag och kunder. Företaget är fullt utrustat, specialiserat på produktion av klippmaskiner, bockningsmaskiner, rullmaskiner, hydrauliska pressar, stansmaskiner och andra produkter, ofta inom: lätt industri, flyg, skeppsbyggnad, metallurgi, instrumentering, elektriska apparater, rostfria stålprodukter, bygg- och dekorationsindustrin. Våra produkter säljer bra både hemma och utomlands.

2. Nyckelegenskaper hos QC12Y/K-seriens klippmaskin

  • Inverterkontrollsystem: Styr bakre stoppmotor med noggrannhet inom 0,05 mm.
  • Högkvalitativt bladmaterial: Använder 6CrW2Si stål för långvarig skärprestanda.
  • E21S CNC-system: Styr bakre stopp och skärslag, lagrar upp till 40 program.
  • Överbelastningsskydd: Överströmningsventil säkerställer systemsäkerhet under högt tryck.
  • Kväveretursystem: Knivhållare återgår smidigt och säkert.
  • Nödstoppsfunktion: Fotokontakt garanterar förarens säkerhet.
  • Manuell justering av bladgap: Förbättrar skärkvaliteten för olika material.
  • Främre stöd med linjal: Säkerställer exakt positionering av matningslängden.

3. Arbetsprincipen för hydraulisk svängbalkskärmaskin

(1) Svängbalksskärningsmekanism

Det övre bladet rör sig i en svängande bågrörelse, vilket säkerställer jämn och kontinuerlig skärning. Denna design minskar energiförbrukningen med 15 %–20 % jämförd med giljotinsystem.

(2) Hydrauliskt drivsystem

Hydraulsystemet ger stabilt tryck för att besluta konsekvent skärkraft över hela bladets längd, stödjer tjocklekar upp till 16 mm stålplåtar .

(3) CNC-styrintegration

E21S styrsystem automatiserar positionering av bakmått och skärslag, vilket avsevärt förbättrar produktiviteten och minskar operatörsfel.

4. Översikt över tekniska parametrar

Objekt Specifikation Fördel
Skärtjocklek 1–16 mm Uppfödd materialkompatibilitet
Ryggmätare Noggrannhet 0,05 mm Hög precisionspositionering
Styrsystem E21S CNC Programmerbar drift
Tekniska specifikationer för QC12Y/K hydraulisk svängbalksklippmaskin

5. Industriella tillämpningar

QC12Y/K-serien används ofta i:

  • Verkstäder för metalltillverkning
  • Varvsindustrin
  • Biltillverkning
  • Bearbetning av konstruktionsstål

6. Vanliga frågor

F1: Vilket material kan QC12Y/K skära?

Den kan effektivt skära kolstål, rostfritt stål och aluminiumplåtar.

F2: Vilket styrsystem används?

Den använder E21S CNC-systemet, som stöds upp till 40 programmerbara inställningar.

F3: Vilken är den största fördelen med svängbalksdesign?

Den ger mjukare skärfunktion och minskar energiförbrukningen med upp till 20 %
