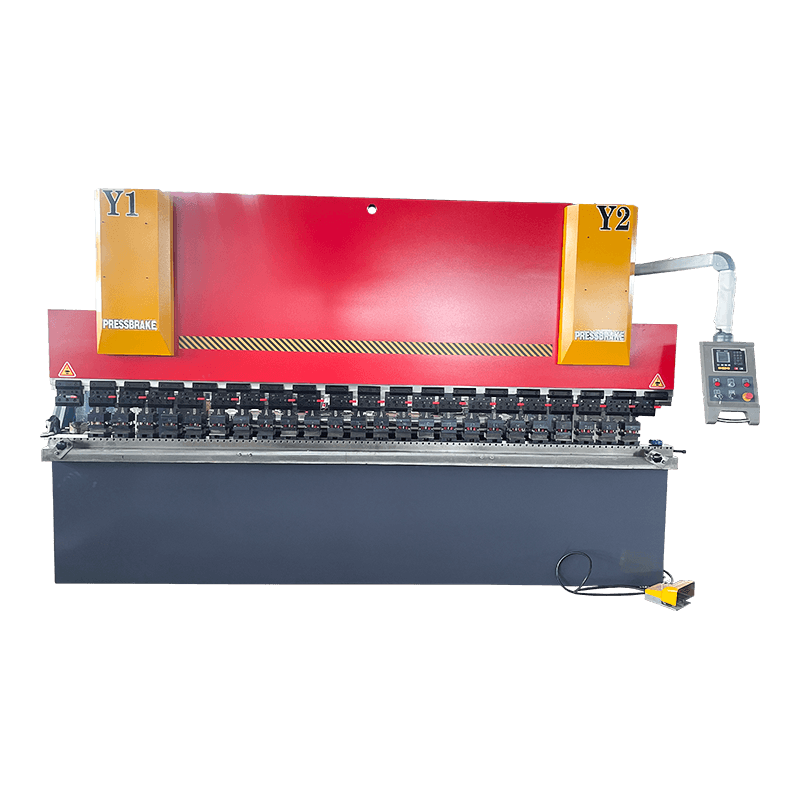

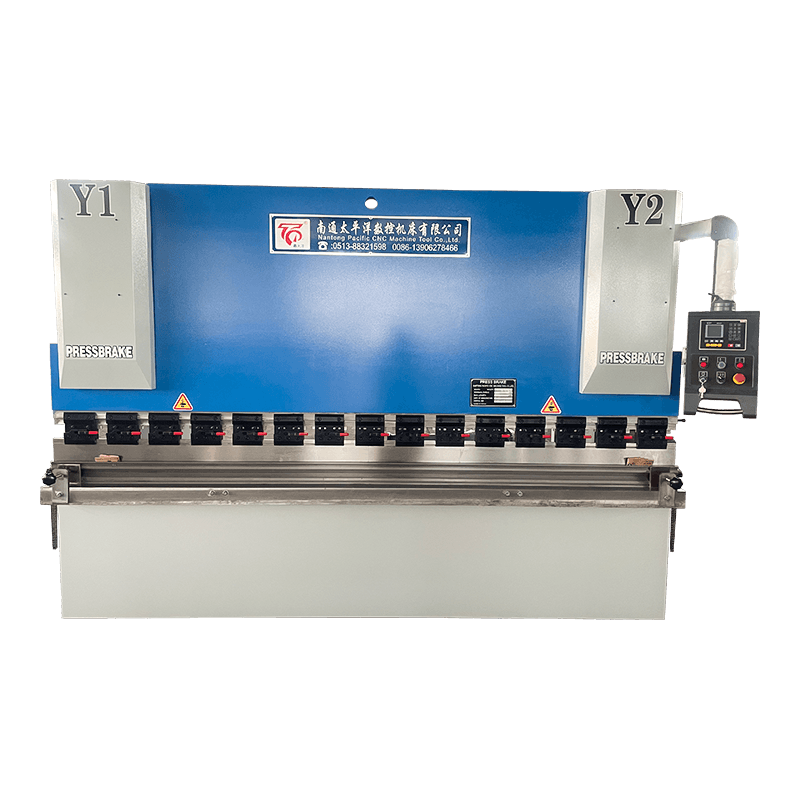

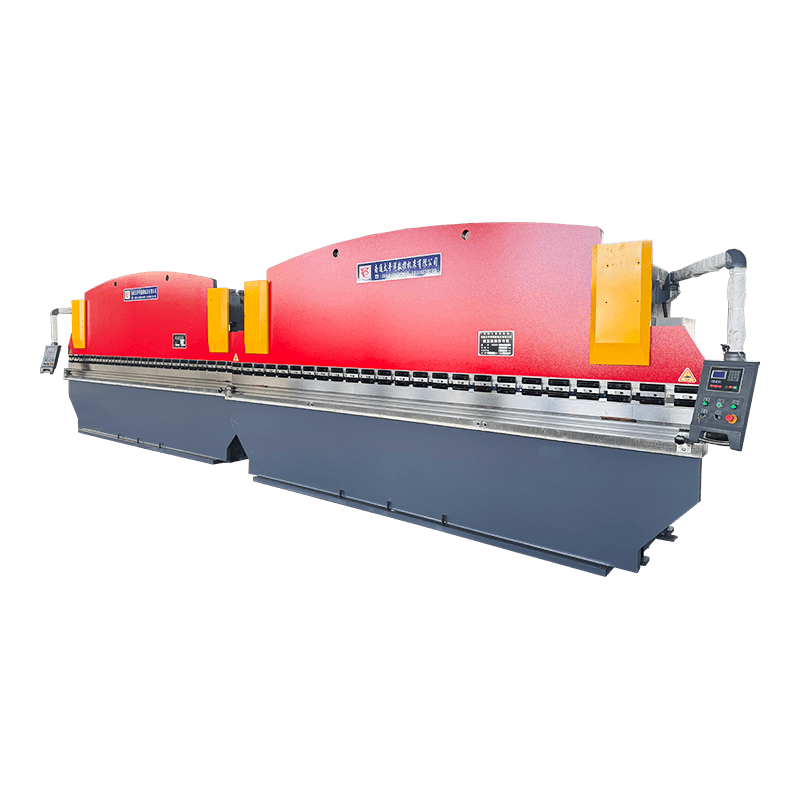

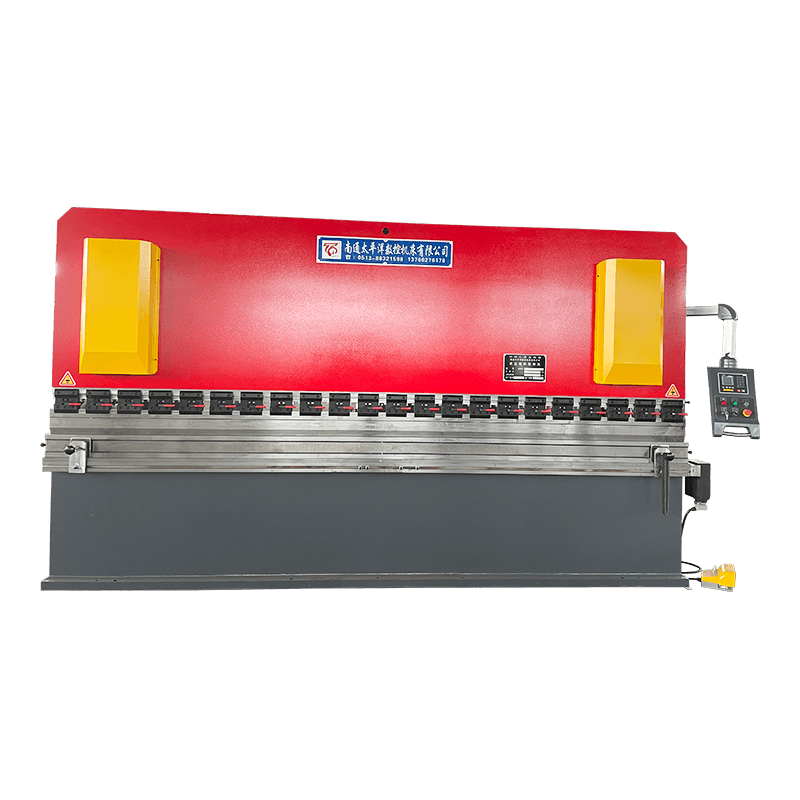

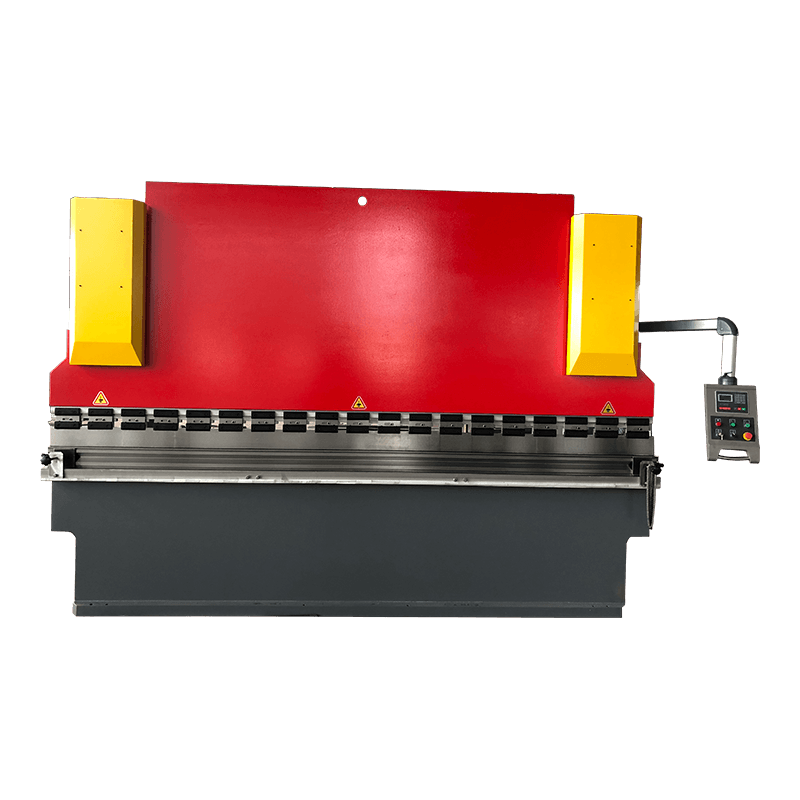

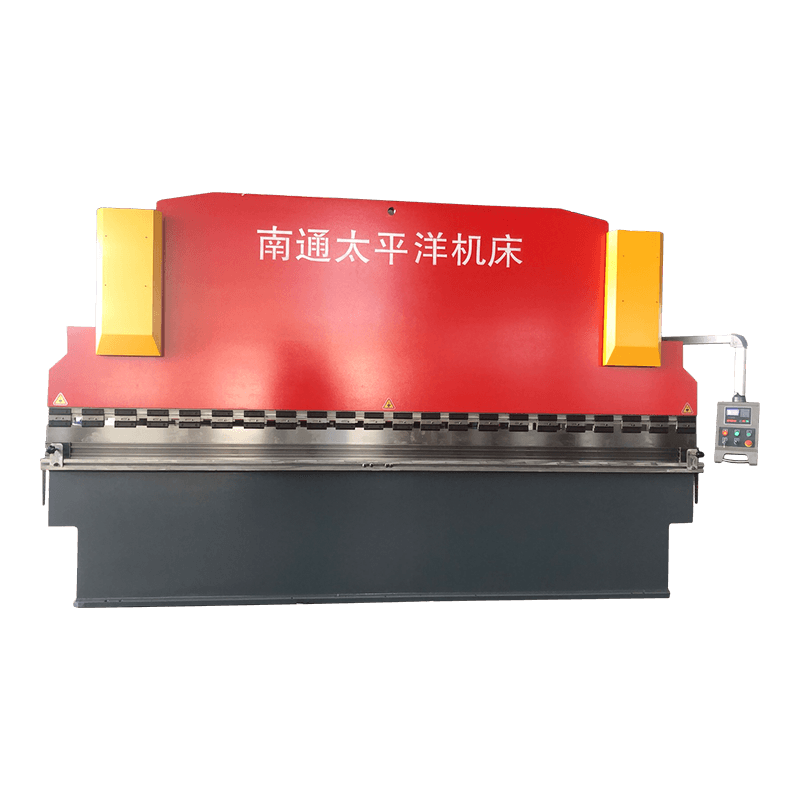

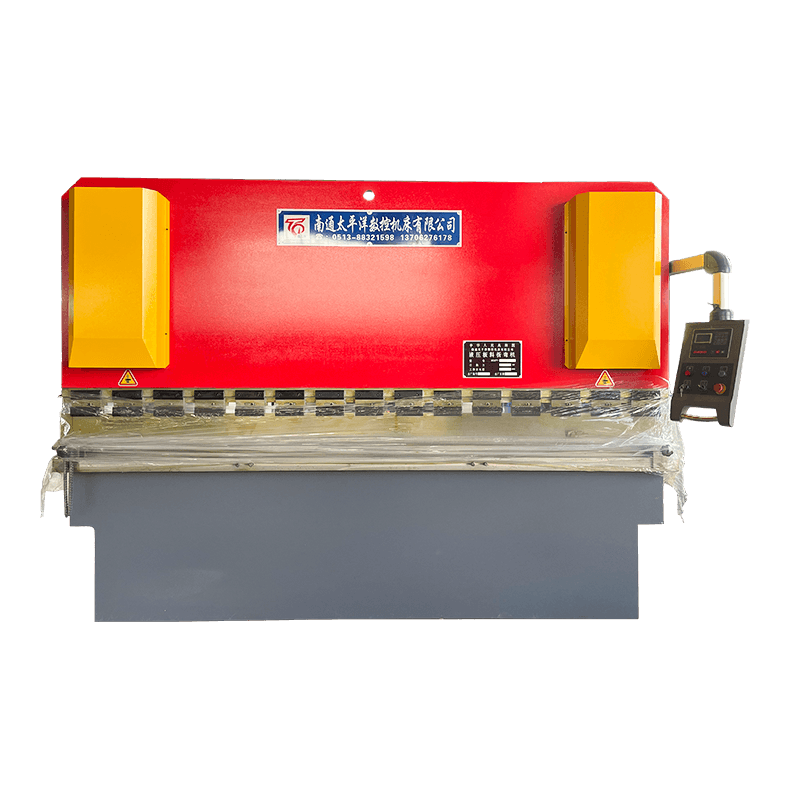

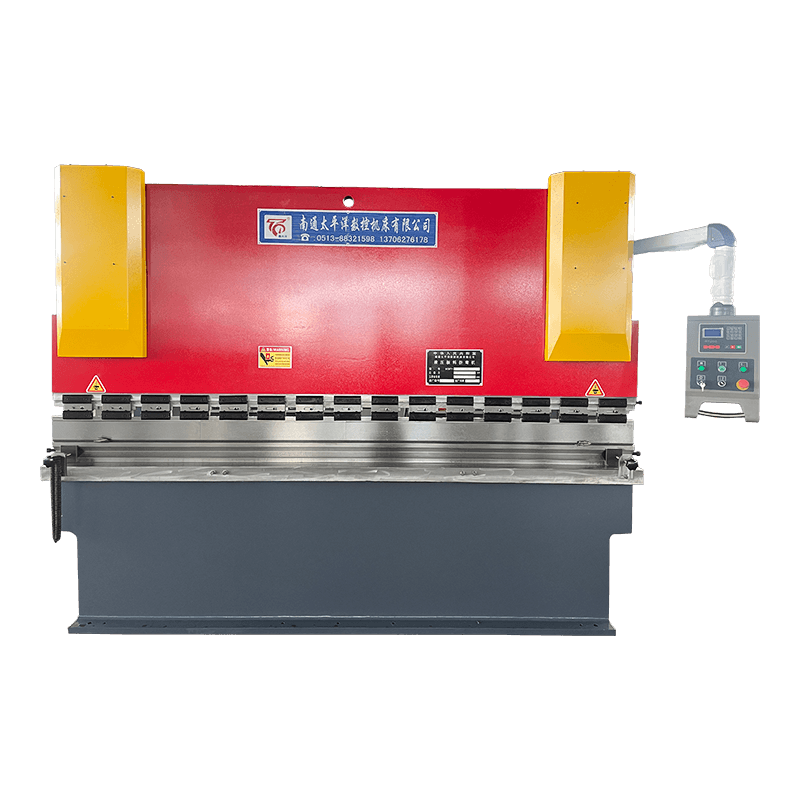

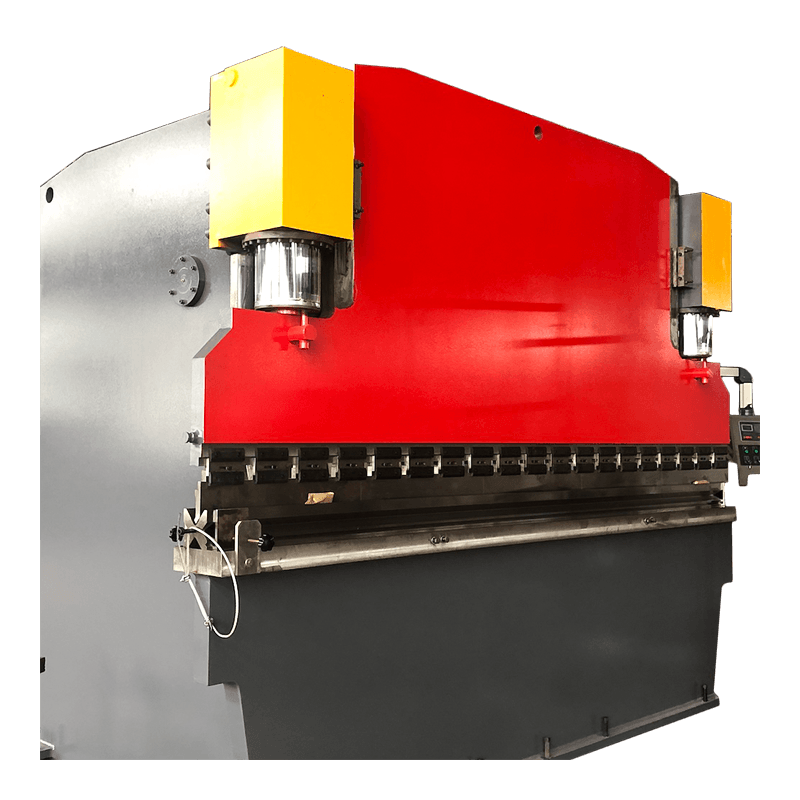

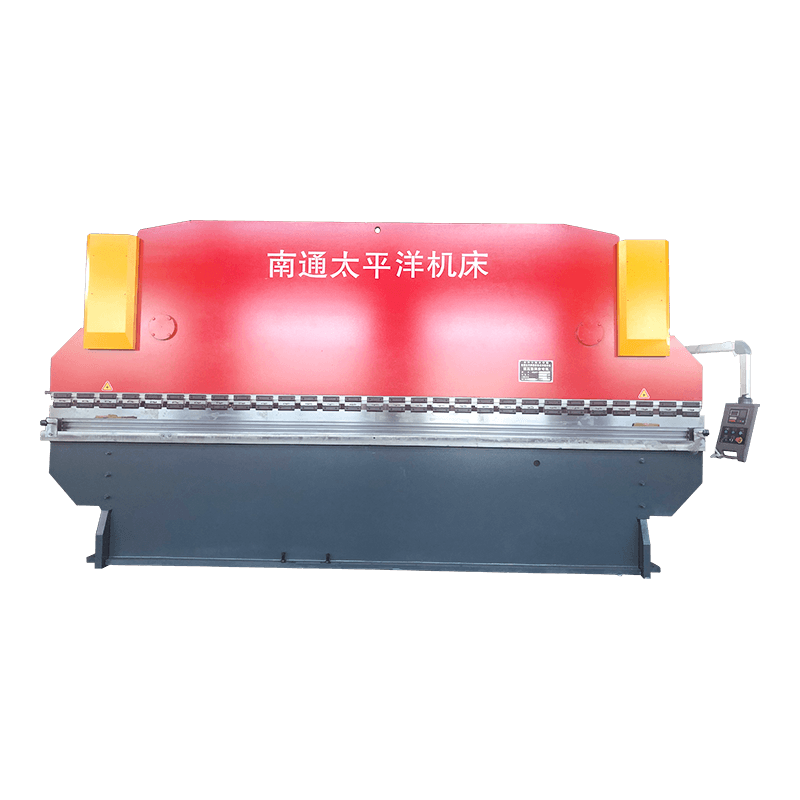

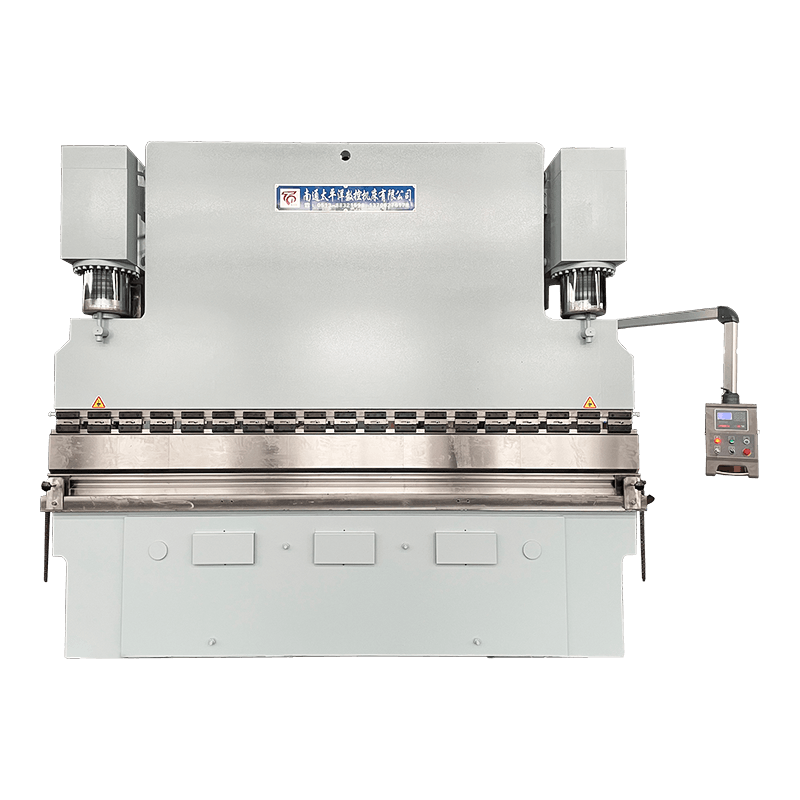

WC67Y-serien hydraulisk plåtbockningsmaskin

WC67Y-seriens hydrauliska kantpress är en kostnadseffektiv NC-plåtbockningsmaskin som ofta används i metallverkstäder, VVS-produktion och allmän tillverkning. Utrustad med E21 eller RT200 NC styrsystem, kombinerar denna hydrauliska bockningsmaskin pålitlig prestanda, enkel användning och lågt underhåll, vilket gör den till förstahandsvalet för små till medelstora produktionsmiljöer.

Nyckelfunktioner
Svetsad struktur i helt stål: Hela maskinramen har en svetsad konstruktion i helt stål med vibrationsavlastningsbehandling. Designad och verifierad med ANSYS spänningsanalysmjukvara, säkerställer den hög mekanisk hållfasthet, styvhet och långsiktig stabilitet.

Segmenterbar övre form: Det övre verktyget kan segmenteras enligt kundens krav, anpassas till bearbetningen av arbetsstycken av olika storlekar och former, vilket förbättrar flexibiliteten i produktionen.

NC styrsystem: Utrustat med E21 NC-styrenheten programmerar systemet baklängden och ramslaget och kan lagra upp till 40 uppsättningar program för snabb inställning av olika bockningsuppgifter.

Precisionsbearbetningsprocess: Maskinramen genomgår helprocessslipning, borrning och tvättning, vilket säkerställer hög noggrannhet och tillförlitlighet under långvarig drift.

Styv ryggmätare: Stålkonstruktionen ger stabil och exakt positionering, vilket säkerställer konsekventa böjningsdimensioner över satser.

Hydraulisk säkerhet och kontroll: Överströmningsventilen ger överbelastningsskydd för hydraulsystemet, medan tryckvakten möjliggör enkel justering av systemtrycket efter olika material och tjocklekar.

Säkerhet vid nödstopp: Fotkontakten är utrustad med en nödstoppsfunktion, vilket säkerställer omedelbar avstängning av maskinen i händelse av oväntade situationer för ökad förarsäkerhet.

Ansökningar
Denna hydrauliska kantpress är lämplig för att böja kolstål, rostfritt stål, aluminium och andra metallplåtar i industrier inklusive:
Plåttillverkning

VVS och kanaltillverkning
Köksutrustning och hushållsmaskiner produktion
Bildelar och tillverkning av konstruktionsstål

Förfrågan

Prestandaegenskaper:

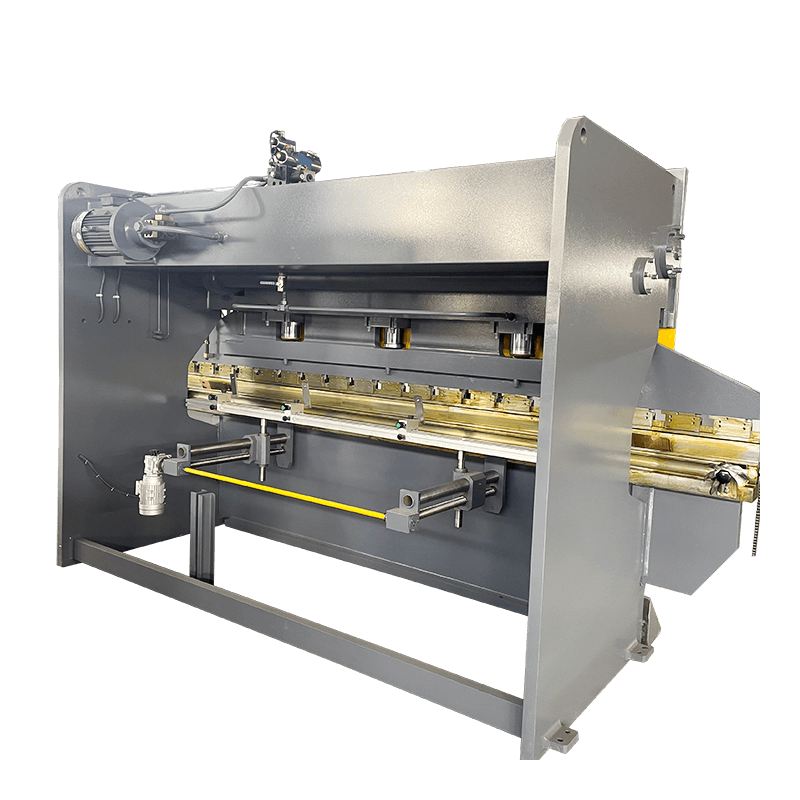

1. Maskinkroppen är designad av finita elementanalys, och vibrationsåldringen eliminerar inre stress, vilket gör maskinkroppen stabil och pålitlig.

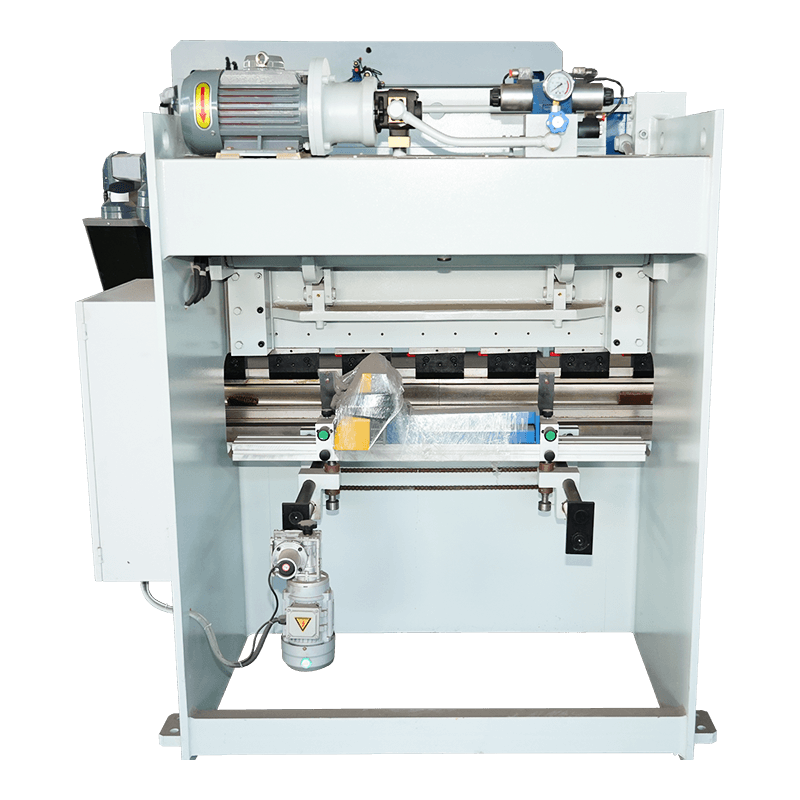

2. Den unika bakre cylinderdrivanordningen är designad med spakprincipen, som inte bara minskar systemets arbetstryck utan också förbättrar systemets överbelastningskapacitet. Ökar systemets hållbarhet och stabiliteten i mekanisk rörelse.
3. En flerpunktspositioneringsanordning finns på skjutreglagets högra ände, som inte bara enkelt kan justera skjutreglaget till vilken position som helst, utan också slutföra positioneringen av sex olika vinklar samtidigt, vilket minskar operatörens arbetsintensitet och förbättrar arbetseffektiviteten.
4. En snäckväxelreduktionsmotor och en excentrisk axel finns på skjutreglagets vänstra ände, vilket inte bara underlättar balansjusteringen av skjutreglaget, utan också uppfyller behoven för speciell bearbetning såsom konisk formning och böjning.
5. Den nedre formen är utformad med en avböjningskompensationsformhållare och en avböjningsplatta, som inte bara säkerställer arbetsstyckets rakhet, utan säkerställer också konsistensen av arbetsstyckets vinkel, vilket förbättrar arbetsstyckets geometriska noggrannhet.

E21 NC-kontrollfunktioner:

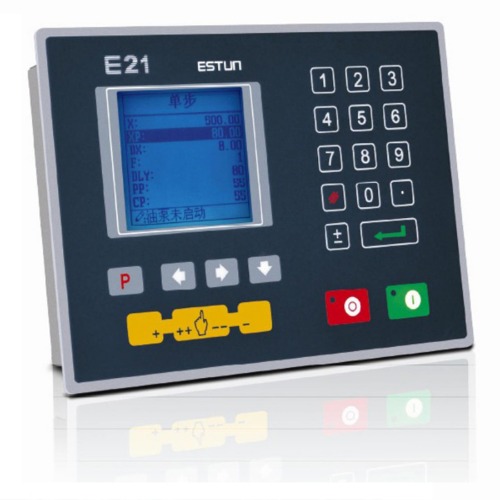

E21 Bockmaskin CNC-enhet

Funktioner:

●Backgauge och blockkontroll
●Kontroll för allmänna AC-motorer, frekvensomriktare
●Intelligent positionering
●Lagerräknare
●Inställning av håll/dekompressionstid
●Programminne för upp till 40 program upp till 25 steg per program
●Placering på ena sidan
●Indragningsfunktion
●En nyckel säkerhetskopiering/återställning av parametrar
●mm/tum

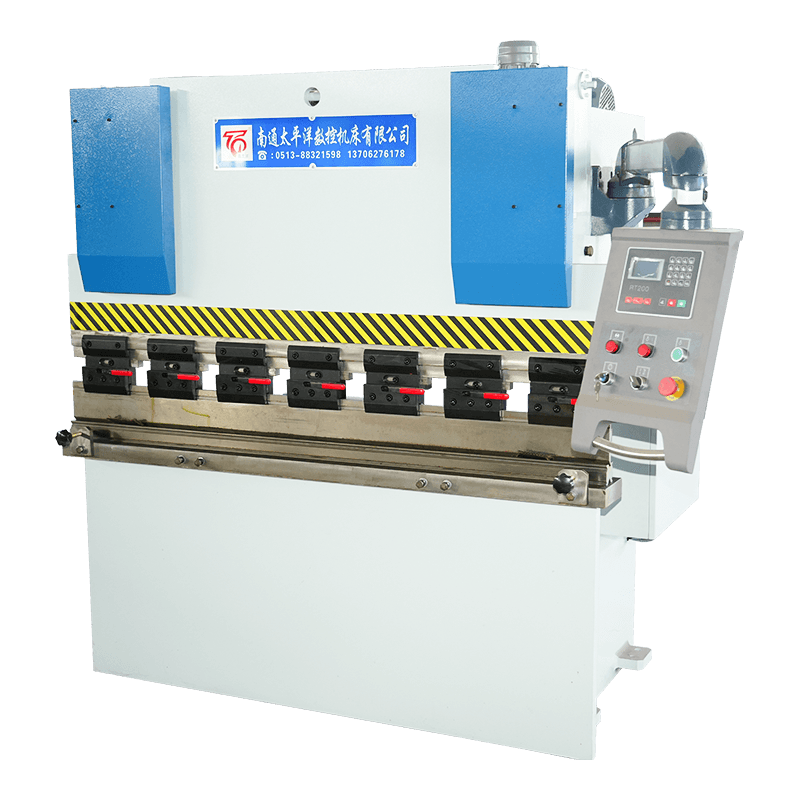

RT200-kontrollfunktioner:

RT200 är ett digitalt displaykontrollsystem designat och utvecklat av vårt företag baserat på fördelarna med många inhemska och utländska CNC-system. Den används för de speciella behoven hos klippmaskins- och bockmaskinsindustrin. Jämfört med traditionella digitala displaysystem har den följande funktioner:
1. LCD-display
2. Självdiagnos av externa insignaler
3. Envägspositionering
4. Hårdvara fyrfaldig frekvens
5. Vackert och robust utseende
6. Hög kostnad prestanda
7. Flerstegs programmeringsfunktion

Standardkonfiguration av verktygsmaskiner:

1. Standardkonfiguration av E21- eller RT200-system. Om systemet inte behövs kan en digital displayenhet också väljas separat.
2. Avtagbart frontstöd
3. Bockmaskinsformen är gjord av 42CRMO-material med en hårdhet på 42 grader för att säkerställa formens livslängd
4. Mekanisk fixtur. Den övre formen är en mekanisk fixtur av kroktyp med hög säkerhet.

Valfritt:

1. Fotoelektriskt skydd
2. Specialform
3. Snabbfixering
4. Manuellt kompensationssystem
5. Installera lampor
6. Anpassade skyddsräcken
7. Andra särskilda krav är föremål för företagets prisverifiering

Serie WC67Y/K Hydraulisk kantpress Huvudparametrar

Modell	Nominell Tryck (KN)	Längd av tabell (mm)	Avstånd mellan ramar (mm)	Hals Djup (mm)	Stroke (mm)	Öppen höjd (mm)	Huvudmotor (KW)	Vikt (KG)	Övergripande mått LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Beskrivning och specifikationer i denna katalog kan ändras utan föregående meddelande.
