Hem / Produkt / Plåtrullmaskin / W12-serien 4-rullar rullmaskin

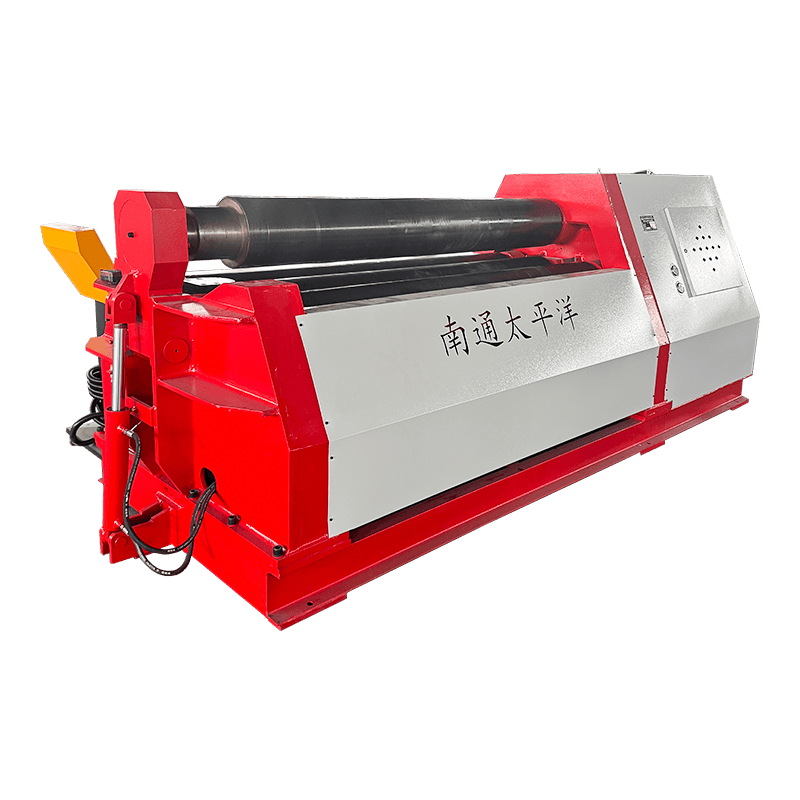

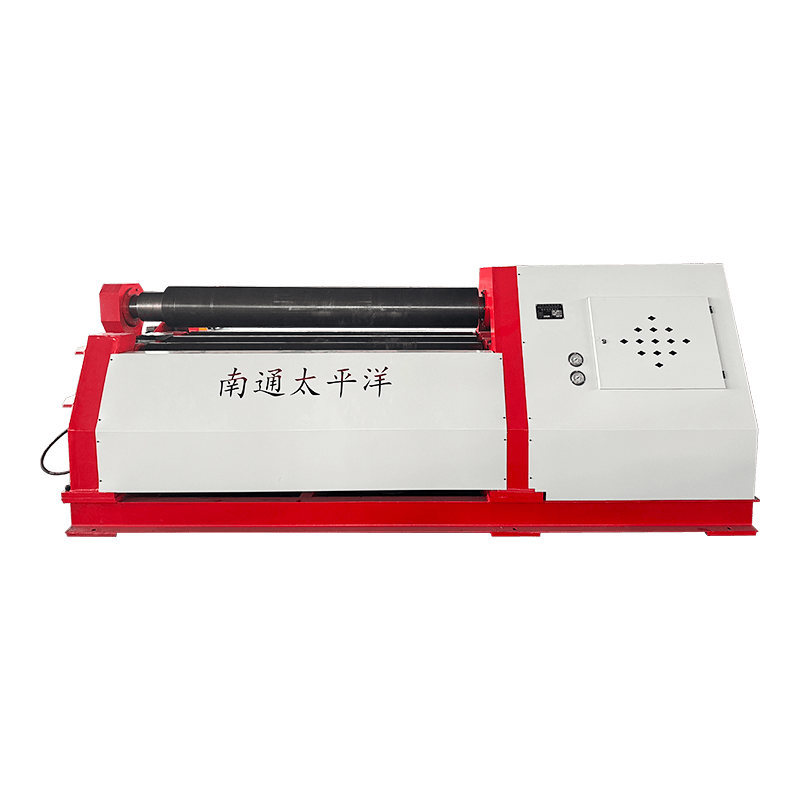

W12-serien 4-rullar rullmaskin

W12-seriens 4-valsplåtvalsmaskin är en högeffektiv hydraulisk plåtbockningslösning designad för förböjning och rullning av metallplåtar till cylindriska, koniska eller krökta arbetsstycken. Den här maskinen används ofta i tryckkärl, pannor, rörledningar och konstruktionsstålindustrier och integrerar förböjning och formning i en operation, vilket eliminerar behov av ytterligare utrustning.

Struktur & arbetsprincip
Maskinen antar en konfiguration med fyra rullar:
Topprullen är huvuddrivrullen, med dess vertikala rörelsestyrd av en hydraulmotor för stabil och kraftfull drift.
Den nedre rullen applicerar klämkraft på plåten genom en hydraulcylinder, vilket säkerställer ett stadigt grepp under formningsprocessen.
De två sidorullarna, symmetriskt placerade på båda sidorna av den nedre rullen, rör sig längs lutande styrskenor. De drivs av ett mekaniskt system som består av muttrar, snäckor och huvudskruvar, vilket ger kontrollerat sidostöd och formningskraft.
Denna design gör att båda ändarna av plattan kan förböjas i en enda uppsättning, vilket minskar materialspill och förbättrar effektiviteten jämfört med trevalsmaskiner.

Nyckelfunktioner
Formning i ett steg: Förböjning och valsning kan utföras på samma maskin, vilket sparar inställningstid
Full hydraulisk körning: Smidig drift, hög styvhet och pålitlig spännkraft
recision kontroll: Valfritt CNC-system för automatisk kontroll av rullpositioner, förbättrad repeterbarhet
Uppfödd materialkompatibilitet: Lämplig för kolstål, rostfritt stål, aluminium och legeringsplåtar
Enkel operation: Användarvänlig kontrollpanel med manuella och automatiska lägen

Ansökningar
Tryckkärl och pannor
Rörtillverkning
Vindtorn och konstruktionsståltillverkning
Fordons- och varvsindustri

Förfrågan

Produktbeskrivning

Specifikationer

Modell

Tjocklek
av rullad plåt
(mm)

Max förböjning
Tjocklek
(mm)

Bredd på
rullad platta
(mm)

Plattutbyte
Styrka
(Mpa)

Diameter på
Upper Roller
(mm)

Huvudmotor
(KW)

Viktor
(KG)

Sammantaget
Mått
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

B12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

B12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Beskrivning och specifikationer i denna katalog kan ändras utan föregående meddelande.

Kontakta oss för mer information

Tveka inte att kontakta när du behöver oss!

SUBMIT

Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkt, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som professionell China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Företaget har nu förmågan att designa, utveckla och tillverka standardserieprodukter och icke-standardutrustning. Produkter säljer bra i hela landet, ett stort antal export till Sydostasien, Europa, USA och Mellanöstern. Företaget täcker ett område på mer än 20 000 kvadratmeter, med en grupp ingenjörer och tekniker med rik professionell kunskap, produktion och testutrustning är komplett. Under åren har det varit engagerat i forskning och innovation av smidningsmaskinverktyg, produktförsäljningen och efterförsäljningstjänsten har ingen ansträngning, har i Peking, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Area Grenar, gör vårt bästa för att tillgodose behoven hos inhemska och utländska kunder.


I dagens värld full av hopp och möjligheter går Pacific Machine Tools och våra kunder hand i hand för gemensam utveckling.

Nybörjare
Förlängning av branschkunskap

1. Introduktion till 4 st rullbokningsmaskin

4 Rolling Bending Machine, även känd som W12 Series 4-Rollers Rolling Machine, är en högpresterande plåtrullningsutrustning som ofta används för att forma cylindriska, bågformade och koniska former från metallplåtar. Det är viktigt i industrier som skeppsbyggnad, tryckkärl, vindtorn och tillverkning av tunga stålkonstruktioner.

Jämfört med traditionella 3-valsmaskiner förbättrar 4-valsdesignen effektiviteten med 30 %–50 % och minskar materialspill med upp till 20 % , vilket gör det till en föredragen lösning för precisionssplåtformning.

Nantong Pacific CNC Machine Tool Co., Ltd är ett nyckelföretag inom nationell maskinindustri, beläget i Haian Economic and Technological Development Zone, där miljön är vacker och bekväm, vilket underlättar ett snabbt upprättande av kommunikation mellan företag och kunder. Företaget är fullt utrustat, specialiserat på produktion av klippmaskiner, bockningsmaskiner, rullmaskiner, hydrauliska pressar, stansmaskiner och andra produkter, ofta inom: lätt industri, flyg, skeppsbyggnad, metallurgi, instrumentering, elektriska apparater, rostfria stålprodukter, bygg- och dekorationsindustrin. Våra produkter säljer bra både hemma och utomlands.

2. Arbetsprincip för W12 4-valsmaskin

(1) Huvuddrivsystem för övre rulle

Den övre rullen fungerar som den huvudsakliga drivkomponenten, driven av hydraulmotorer som säkerställer stabila och kraftfulla rotation för kontinuerliga rullningsoperationer.

(2) Nedre rullens vertikala rörelse

Den nedre rullen rör sig vertikalt under hydrauliskt tryck och applicerar kraft genom hydrauloljan i cylindern för att klämma snabbt plattan säkert. Detta säkerställer en jämn tryckfördelning.

(3) Justeringssystem för sidorullar

Sidorullar på båda sidor rör sig längs styrskenor med hjälp av skruv-, skruv- och ledskruvmekanismer, vilket gör exakt krökningskontroll för olika plåttjocklekar.

Maskinen tillåter förböjning och rullning av båda plåtändarna på samma utrustning , vilket avsevärt förbättrar produktiviteten och minskar materialhanteringstiden.

3. Viktiga fördelar med 4 rullar

  1. Hög effektivitet: Engångsklämning avslutar valsning och förböjning.
  2. Precisionsformning: Noggrannheten när ±0,5 mm för cylindriska strukturer.
  3. Minskad arbetskraft: Automatiserad hydraulstyrning minskar manuella ingrepp.
  4. Uppfödd tillämpning: Lämplig för plattor från 2 mm till 80 mm tjocklek.
  5. Stabil prestanda: Hydraulisk synkronisering säkerställer konsekvent rullningskvalitet.

4. Översikt över tekniska parametrar

Objekt Specifikation Prestandafördel
Platttjocklek 2–80 mm Brett användningsområde
Rullande noggrannhet ±0,5 mm Formning med hög precision
Effektivitetsförbättring 30 %–50 % Snabbare produktionscykel
Tekniska specifikationer för W12-seriens 4-valsplattvalsmaskin

5. Industriella tillämpningar

Den 4-rullade rullbockningsmaskinen används ofta i:

  • Tillverkning av tryckkärl
  • Tillverkning av vindtorn
  • Varvsindustrin
  • Tillverkning av stålkonstruktion

6. Vanliga frågor

F1: Vilken är den största fördelen med 4-rullarstruktur?

Det är möjligt för böjning och valsning i en maskin, vilket förbättrar effektiviteten och minskar materialspill.

F2: Vilket tjockleksområde kan den hantera?

Den klarar stålplåtar från 2 mm upp till 80 mm beroende på modellkapacitet.

F3: Är CNC-kontroll tillgänglig?

Ja, CNC-system är tillval och förbättrar avsevärt precisionen och automationsnivån.
