För de flesta moderna metallverkstäder, en CNC-plåtbockningsmaskin ger högre noggrannhet, snabbare byte mellan delar och mer konsekvent produktion än en rent hydraulisk manuell bockningsmaskin. En traditionell hydraulisk plåtbockningsmaskin har fortfaroche en plats i enkla verkstäder med låg volym där operatörer böjer samma grundvinkel upprepade gånger och programmeringsflexibilitet inte krävs. Kort sagt, om din produktion omfattar varierad detaljgeometri, snävare toleranskrav eller upprepade beställningar över många skift, är en CNC kantpress det starkare alternativet på lång sikt. Om din verksamhet är småskalig, budgetmedveten när det gäller träningstid och fokuserad på ett snävt utbud av enkla böjar, kan en hydraulisk plåtbockningsmaskin fortfarande prestera tillförlitligt.
Resten av den här guiden beskriver hur varje maskintyp fungerar, var de verkliga prestandaskillnaderna visar sig i noggrannhet och produktion, och hur du matchar rätt bockningsteknik till ditt eget produktionsmönster. Längs vägen refererar vi till typiska prestandamönster som rapporterats över metallverkstäder som använder kantpress utrustning, tillsammans med jämförelsetabeller för att göra skillnaderna lättare att se på ett ögonkast.
En hydraulisk plåtbockningsmaskin, ofta kallad en hydraulisk kantpress, använder hydraulcylindrar för att driva en kolv nedåt, vilket tvingar en metallplatta in i en V- eller U-form för att skapa en böj. Böjningsvinkeln och djupet kontrolleras av operatören genom mekaniska stopp, bakmått och manuellt inställda slaggränser. Denna kategori av maskiner har varit en häftklammer i verkstaden i årtionden eftersom det mekaniska konceptet är enkelt, driftlogiken är lätt att lära sig och maskinen tolererar ett brett spektrum av plåttjocklekar utan komplicerad installation.
Oljan trycksätts av en hydraulpump och trycks in i cylindrar placerade ovanför kolven. När trycket ökar, sjunker kolven med en hastighet och kraft som ställs in av operatören genom ventilkontroller. Böjningsdjupet begränsas vanligtvis av ett mekaniskt eller digitalt djupstopp, och vinkelnoggrannheten beror mycket på förarens erfarenhet, val av formverktyg och hur konsekvent bakmåttet är placerat för varje platta.
Hydrauliska plåtbockningsmaskiner är fortfarande vanliga i små tillverkningsbutiker, reparationsverkstäder och anläggningar som producerar ett smalt utbud av repeterande delar som konsoler, vinkelsektioner och höljespaneler. Eftersom installationen förlitar sig på manuella mätare snarare än lagrade program, passar denna maskintyp operationer där samma en eller två böjprofiler produceras för längre körningar utan frekventa designändringar.
En punkt som är värd att notera är att böjnoggrannheten på en hydraulisk maskin är nära kopplad till förarens skicklighet. Två operatörer som arbetar med samma hydrauliska plåtbockningsmaskin kan producera märkbart olika vinkelkonsistens, särskilt på material med tunnare tjocklek där återfjädringen varierar plåt till plåt. Denna variation är en av huvudorsakerna till att verkstäder så småningom ser mot CNC-kontrollerade alternativ när ordervolymen växer.
A CNC-plåtbockningsmaskin använder samma hydrauliska kolvprincip som en konventionell kantpress, men lägger till ett numeriskt datorstyrsystem som styr kolvens position, böjningssekvens, baklängans rörelse och slagdjup automatiskt. När ett bockningsprogram väl har lagrats, upprepar maskinen samma sekvens över hundratals eller tusentals delar med mycket liten variation. Detta är kärnanledningen a CNC kantpress har blivit standardvalet för verkstäder som producerar varierad detaljgeometri i stor skala.
En typisk CNC-plåtbockningsmaskin inkluderar en servodriven eller proportionell hydraulcylinder, en CNC-kontrollpanel med ett programmerbart gränssnitt, automatiska eller halvautomatiska bakmätare på X- och R-axlarna och vinkelmätningssensorer på avancerade modeller. Fleraxliga konfigurationer gör det möjligt att automatiskt koordinera ryggmätaren, kröningsystemet och ramlutningen för varje kurva i en sekvens.
Eftersom bockningssekvensen lagras som ett program snarare än att ställas in manuellt för varje plåt, tar en CNC-plåtbockningsmaskin bort mycket av den operatörsberoende variationen som ses på hydrauliska maskiner. Vinkelupprepbarheten förbättras, övergångstiden mellan olika artikelnummer minskar avsevärt, och samma program kan återkallas för upprepade beställningar månader senare utan att lära om installationen från början.
Många modeller av CNC-plåtbockningsmaskiner inkluderar även grafisk programmeringsprogramvara som låter en operatör rita den färdiga detaljprofilen och låta kontrollen beräkna böjsekvens, tonnage och baklängdsposition automatiskt. Detta sänker den praktiska kompetensbarriären jämfört med äldre CNC-system, även om maskinen i sig är mer kapabel än en rent hydraulisk enhet.
Tabellen nedan sammanfattar de praktiska skillnaderna som en verkstad vanligtvis upplever när man jämför en hydraulisk plåtbockningsmaskin med en CNC plåtbockningsmaskin under normala produktionsförhållanden.
| Funktion | Hydraulisk plåtbockningsmaskin | CNC-plåtbockningsmaskin |
|---|---|---|
| Kontrollmetod | Manuella mätare och slagstopp | Programmerbart CNC-styrsystem |
| Böjnoggrannhet | Beror på operatörens justering | Konsekvent över en hel produktionsserie |
| Inställningstid för nya delar | Längre, manuell mätning krävs | Kortare, lagrade program kan återkallas |
| Operatörskicklighetskrav | Hög, vinkelkvalitet knuten till upplevelse | Måttlig, styrd av lagrade program |
| Idealiskt produktionsmönster | Liten sats, repetitiva enkla böjar | Blandade partistorlekar, varierad detaljgeometri |
| Automationsnivå | Låg till måttlig | Måttlig till hög |
Vinkelnoggrannhet är en av de tydligaste skillnaderna mellan hydraulisk och CNC bockningsutrustning. Tabellen nedan visar typiska böjtoleransintervall som rapporteras över fyra vanliga kontrollkonfigurationer, uttryckta i grader, där ett mindre värde indikerar tätare och mer konsekvent böjnoggrannhet.
Typisk böjvinkeltolerans per kontrolltyp, lägre värden indikerar tätare och mer repeterbar noggrannhet
Som visas ovan, a CNC kantpress utrustad med servokontroll håller vanligtvis toleransområden flera gånger snävare än en manuellt manövrerad hydraulisk plåtbockningsmaskin. För delar som staplas ihop, till exempel höljespaneler eller strukturella fästen som måste riktas in efter böjning, minskar denna noggrannhetsnivå märkbart efterarbete och monteringsjusteringar på verkstadsgolvet.
Batchstorlek har en direkt effekt på vilken maskintyp som presterar mer effektivt. Små enstaka jobb gynnar enkelhet, medan större upprepade körningar gynnar lagrad programmering och automatisk mätning. Kolumndiagrammet nedan jämför genomsnittliga delar bearbetade per åtta timmars skift över tre vanliga batchkategorier.
Genomsnittligt bearbetade delar per åtta timmars skift, jämför hydraulisk och CNC-plåtbockningsmaskins produktion över batchkategorier
Gapet ökar avsevärt när batchstorleken ökar. På små engångsjobb är produktionen mellan de två maskintyperna ganska nära eftersom manuell inställningstid är en mindre andel av det totala jobbet. På stora upprepade satser, a CNC-plåtbockningsmaskin drar långt fram eftersom programmet bara behöver skapas en gång, varefter varje efterföljande del följer samma automatiserade bockningssekvens utan ytterligare mätarjustering.
I metallverkstäder som hanterar rostfria stålprodukter, konstruktionspaneler och lätta industrikomponenter har det skett en stadig förskjutning mot CNC-styrd bockningsutrustning eftersom utbudet av delar har ökat och förväntningarna om vändning har skärpts. Linjediagrammet nedan illustrerar denna allmänna förändring under de senaste åren, och spårar den uppskattade andelen produktionstimmar som körs på CNC-styrda maskiner kontra rent manuell hydraulisk styrning.
Illustrativt skifte i produktionstimmar mellan CNC-styrd och manuell hydraulisk bockning från 2019 till 2026
Detta mönster överensstämmer med vad a CNC-plåtbockningsmaskin manufacturer observerar vanligtvis från verkstadskunder som uppgraderar sin flotta, ersätter åldrande manuella kantpressar med CNC-styrda enheter när orderböcker diversifieras till fler artikelnummer och kortare ledtider.
Inget enskilt tal fångar helt skillnaden mellan de två maskintyperna, eftersom var och en presterar olika beroende på dimensionen som mäts. Radardiagrammet nedan visar hydrauliska och CNC-plåtbockningsmaskiner över sex driftsdimensioner på en skala från noll till tio.
Relativ poängsättning av hydrauliska kontra CNC-plåtbockningsmaskiner över sex driftsdimensioner
Radarjämförelsen belyser en viktig nyans: en hydraulisk plåtbockningsmaskin får faktiskt ganska bra resultat för liten batcheffektivitet, eftersom det inte krävs något programmeringssteg innan en enda enkel del körs. A CNC-plåtbockningsmaskin går kraftigt framåt när det gäller precision, automation, programmeringsflexibilitet och stor batcheffektivitet, vilket är precis där de flesta växande tillverkningsföretag känner påfrestningen av manuell utrustning först.
Både hydrauliska och CNC-plåtbockningsmaskiner används inom ett brett spektrum av tillverkningssektorer, även om mixen skiftar beroende på detaljens komplexitet och nödvändig konsistens. Vanliga användningsområden inkluderar:
Inom sektorer som flyg och instrumentering, där dimensionell överensstämmelse mellan delar är avgörande, a CNC-plåtbockningsmaskin är i allmänhet att föredra eftersom lagrade program tar bort den ackumulerade variationen som kan uppträda över en hydraulisk maskinkörning. Inom sektorer som allmän konstruktionstillverkning eller grundläggande konsolproduktion är hydraulisk bockning fortfarande en praktisk och allmänt använd metod, särskilt när en verkstad redan har utbildade operatörer som är bekväma med manuell mätinställning.
Att välja rätt bockningsutrustning handlar om att matcha maskinkapaciteten till ditt faktiska produktionsmönster snarare än att välja enbart baserat på den senaste tekniken. Stegen nedan beskriver en praktisk beslutsprocess.
Båda maskintyperna kräver rutinmässig uppmärksamhet på hydrauloljans tillstånd, tätningar och strukturella komponenter, men underhållsfokuset skiljer sig något mellan de två.
Verkstäder som kör båda maskintyperna drar nytta av en planerad underhållsrutin snarare än reaktiva reparationer, eftersom konsekvent underhåll av hydraulsystemet direkt påverkar hur stabil böjnoggrannhet förblir under månader av kontinuerlig drift.
Nantong Pacific CNC Machine Tool Co., Ltd verkar som ett nyckelföretag inom den nationella maskinindustrin, baserat i Haian Economic and Technological Development Zone. Anläggningen sträcker sig över mer än 20 000 kvadratmeter och samlar ett ingenjörsteam med praktisk erfarenhet från klippmaskiner, bockningsmaskiner, valsmaskiner, hydraulpressar och stansmaskiner, vilket ger företaget en bred tillverkningsbas utöver en enda produktlinje.
Som en CNC-plåtbockningsmaskin manufacturer and CNC kantpress leverantör, företaget designar, utvecklar och producerar både standardutrustning och icke-standardiserade maskiner byggda kring specifika verkstadskrav. Samma produktionsbas fungerar också som en CNC-plåt rullmaskin leverantör , med plåtvalsmaskinfabrik utvecklar modeller som sträcker sig från kompakta trevalsenheter till tyngre fyravalskonfigurationer, tillsammans med en dedikerad hydraulisk plåtvalsmaskin lineup för verkstäder som bearbetar böjda och cylindriska plåtsektioner.
Produkter från detta tillverkare av plåtvalsmaskiner och bockningsutrustning är distribuerade över inhemska marknader och exporteras till Sydostasien, Europa, USA och Mellanöstern. Service- och supportfilialer är etablerade över Peking, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi'an och den bredare Jiangsu-regionen, och bildar ett samordnat nätverk för försäljning, försäljning och efter försäljning. För distributörer och handelspartner som utforskar plåtbockningsmaskin grossist kanaler, denna kombination av egen designkapacitet, brett produktsortiment och regional servicetäckning stödjer både standardutrustningsbeställningar och projektspecifika maskinkonfigurationer.
En hydraulisk plåtbockningsmaskin förlitar sig på manuella mätinställningar och operatörens bedömning för varje böj, medan en CNC-plåtbockningsmaskin lagrar bockningsprogram och upprepar dem automatiskt, vilket ger mer konsekventa resultat under en hel produktionsserie.
En CNC kantpress använder ett programmerbart kontrollsystem för att hantera kolvens djup, baklängans position och böjsekvens, ofta med stöd av vinkelsensorer som hjälper till att bibehålla konsekventa resultat över många delar.
Vissa hydrauliska kantpressarramar kan eftermonteras med ett CNC-styrsystem och baklängdsautomation, även om graden av uppgradering som är möjlig beror på den ursprungliga maskinens struktur och hydrauliska komponenter.
CNC-plåtbockningsmaskins are available across a wide range of tonnage ratings, allowing them to process thin sheet material through heavier structural plate depending on the specific machine configuration selected.
Initial programmering kräver viss förtrogenhet med styrgränssnittet, men när ett bockningsprogram väl har ställts in kan det enkelt återkallas, vilket ofta gör upprepad produktion enklare än att manuellt återställa en hydraulisk maskin varje gång.
Konfigurationerna varierar från grundläggande tvåaxliga system som kontrollerar kolvdjup och baklängdsposition, upp till fleraxliga system som också koordinerar kröning, kolvlutning och ytterligare mätarrörelse.
Vanliga material inkluderar kolstål, rostfritt stål och aluminiumplåt, med val av form och tonnage justerat baserat på materialtjocklek och böjningsegenskaper.
Enkla böjningsprofiler kan ofta programmeras inom en kort installationssession med hjälp av grafisk programmeringsprogramvara, medan mer komplexa multiböjsekvenser kan ta längre tid att konfigurera och testa.
Branscher med varierad detaljgeometri och snävare monteringskrav, såsom flygstödstrukturer, instrumentkapslingar och tillverkning av rostfria produkter, tenderar att dra mest nytta av CNC-styrd bockning.
Rutinunderhåll inkluderar kontroller av hydraulolja, rengöring av sensorer och kodare, justering av bakmätaren och säkerhetskopiering av lagrade böjprogram som en del av det vanliga verkstadsunderhållet.

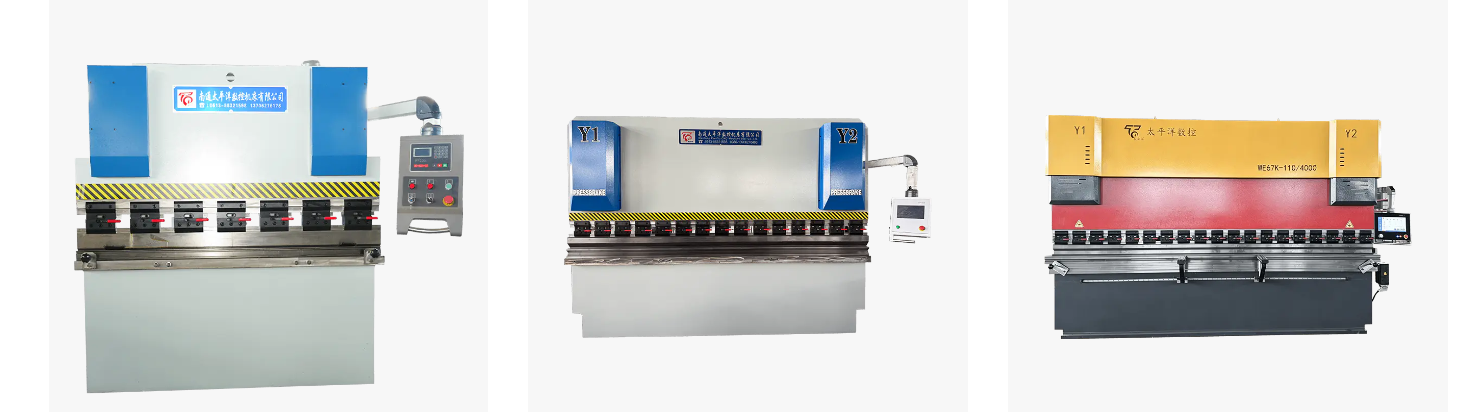

Relaterade produkter
