Hur fungerar en hydraulisk plåtvalsmaskin? Komplett guide

Snabbt svar: Hur en Hydraulisk plåtrullningsmaskin Fungerar

A hydraulisk plåtvalsmaskin formar platt metallplåt till en krökt eller cylindrisk form genom att mata plåten mellan roteroche rullar medan hydraulcylindrarna applicerar ett stadigt, justerbart tryck för att böja materialet en liten mängd för varje passage. Den övre rullen (eller sidorullarna, beroende på designen) trycks ned eller inåt av hydraulisk kraft snarare än av kugghjul eller skruvar, så att operatören kan finjustera böjkraften i realtid och hålla det trycket konsekvent över hela plattans längd.

Detta är arbetsprincipen bakom nästan varje maskin som idag marknadsförs som en Rullmaskin för stålplåt , Hydraulisk plåtbockningsmaskin , eller 4 Rulla Plate Rolling Machine , oavsett om den står i en liten metallfabrik eller fungerar som en Heavy Duty Plåtrullningsmaskin på ett varvsproduktionslinje. Avsnitten nedan bryter ner processen steg för steg, jämför de vanliga valskonfigurationerna och förklarar hur materialtyp, plåttjocklek och valsarrangemang påverkar det slutliga resultatet.

Jämförelse med ögonblicksbild av de två vanligaste layouterna för plåtvalsmaskiner
Funktion	3 Rulla Plate Rolling Machine	4 Rulla Plate Rolling Machine
Förböjningssteg	Behöver ofta ett separat pass eller fixtur	Inbyggd i rullningscykeln
Plåtvändning krävs	Ibland på asymmetriska mönster	Behövs sällan
Typiskt användningsfall	Allmän verkstadstillverkning	Precision och upprepade produktionskörningar

Förstå den grundläggande arbetsprincipen för rullböjning

Varje plåtvalsmaskin , oavsett hur många rullar den använder, förlitar sig på samma underliggande idé: tre eller fler kontaktpunkter trycker plattan ut ur en rak linje, vilket tvingar metallen förbi sin sträckgräns på ett kontrollerat sätt så att den får en permanent kurva istället för att springa tillbaka platt. På en hydraulisk maskin kommer kraften bakom det trycket från oljedrivna cylindrar snarare än en mekanisk skruv, vilket är anledningen till att hydrauliska konstruktioner i allmänhet är lättare att finjustera mitt i cykeln.

Trepunktsböjning i praktiken

Tänk dig att plåten vilar på två nedre stödrullar medan en övre rulle trycker ner mellan dem. När plattan drivs framåt och bakåt, sjunker den övre rullen gradvis i små steg, vilket stramar krökningen vid varje pass. Den hydrauliska cylindern som håller den övre rullen håller den nedåtriktade kraften stabil även när plåtmotståndet ändras nära kanterna, vilket är en anledning till att hydraulsystem tenderar att ge en jämnare kurva över plåtbredden än en rent mekanisk uppställning.

Varför antalet rullar spelar roll

Att lägga till en fjärde rulle, eller flytta sidorullarna horisontellt istället för att bara flytta den översta rullen vertikalt, ändrar hur plåtkanterna hanteras. Detta är den huvudsakliga tekniska skillnaden mellan valskonfigurationerna som behandlas i de följande avsnitten, och det påverkar direkt hur mycket platt, upprullat material som finns kvar vid plåtändarna efter formningen.

De viktigaste strukturella komponenterna i en hydraulisk plåtvalsmaskin

En typisk CNC hydraulisk plåtvalsmaskin är byggd av en ganska liten uppsättning delar som arbetar tillsammans. Att förstå vad varje del gör gör det mycket lättare att läsa ett maskinspecifikationsblad eller felsöka ett rullande problem på verkstadsgolvet.

Topprullen, justerbar vertikalt med hydraulcylindrar, applicerar huvudböjningstrycket
Sidorullar, justerbara horisontellt på 4 rulldesigner, kontrollerar förböjning och kantkrökning
Botten eller driven rulle, roterar plåten genom maskinen med en inställd hastighet
Hydraulkraftaggregat och cylindrar försörjer och reglerar böjkraften
Sidoramplattor, bär hela den mekaniska belastningen och håller rulluppriktningen stabil
Driv motor och reducering, vrid rullarna med en kontrollerad, justerbar hastighet
Kontrollpanel, allt från manuella tryckknappsenheter till kompletta CNC-pekskärmssystem
Maskinbas, förankrar ramen och absorberar vibrationer under drift

Förenklad strukturell layout av en 4-vals hydraulisk plåtvalsmaskin, visad i isometrisk stil för tydlighetens skull

Steg för steg rullningsprocess

När en plåt väl är lastad rör sig en hydraulisk plåtvalsmaskin genom en ganska konsekvent sekvens oavsett om det är en kompakt verkstadsenhet eller en stor tung plåtvalsmaskin hantering av konstruktionsstål.

Plåtkanten är förböjd, antingen i själva maskinen på en 4-vals design eller med en kort separat passage, eftersom en oformad rak kant annars skulle lämna en platt sektion vid sömmen
Plåten laddas och centreras mellan rullarna, med operatören som kontrollerar inriktningen mot ramens referensmärken
Topp- eller sidovalsarna sänks eller förs fram hydrauliskt för att ställa in det första böjningsläget, och en första passage bildar en grov krökning
Ytterligare pass stramar gradvis kurvan, med trycket ökat i små, kontrollerade steg varje gång
Plattändarna förs samman för att stänga cylinderformen, varvid diametern kontrolleras mot målet
Valsarna frigörs och den formade cylindern eller krökta sektionen tas bort för nästa produktionssteg

På en manuell maskin bedömer operatören varje pass med ögat och genom att mäta gapet; på en CNC hydraulisk plåtvalsmaskin , rullpositionerna och tryckmålen är programmerade i förväg, så upprepade delar kommer ut med mindre variation från stycke till stycke.

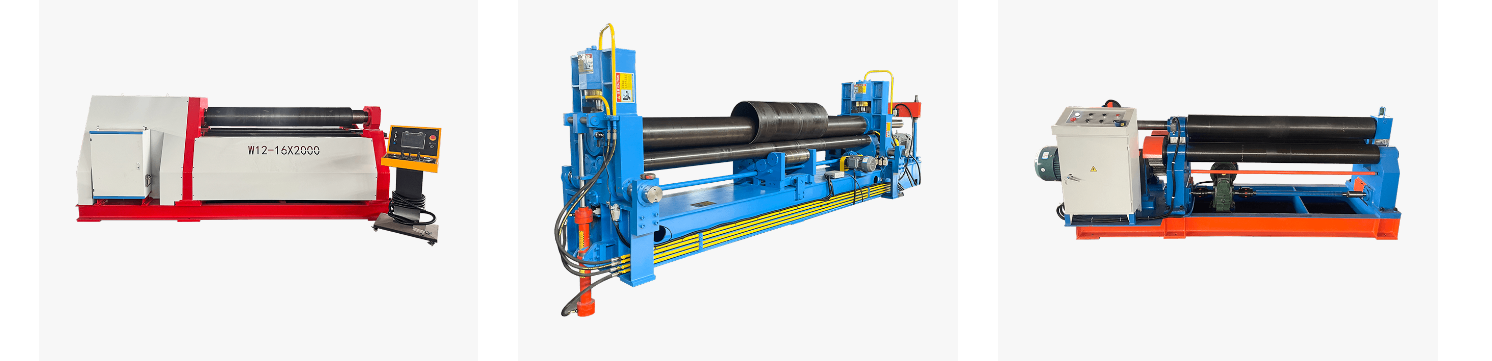

Typer av hydrauliska plåtvalsmaskiner: 3 rullar vs 4 rullar

De flesta köpare undersöker en Hydraulisk plåtrullningsmaskin sluta med att jämföra layouter med tre rullar och fyra rullar, eftersom båda är allmänt tillgängliga och var och en passar olika produktionsmönster.

Allmän jämförelse av vanliga valskonfigurationer som används i plåtvalsmaskiner
Konfiguration	Hur den böjer plattan	Bäst lämpad för
2 Rulla	Plattan är förböjd på en press och lindas sedan runt en driven rulle	Tunnplåt, lätt tillverkning
3 rulle, asymmetrisk	Den övre rullen rör sig ner mellan två fasta nedre rullar	Allmänna verkstads- och reparationsarbeten
3 rulle, dubbel nyp	Båda nedre rullarna rör sig för att nypa och förböja plattan	Ståltillverkning i medelstor volym
4 Roll	De övre och nedre rullarna är inriktade vertikalt, sidorullarna rör sig horisontellt	Precisionscylindrar, upprepad produktion, tunga plåtvalsmaskiner

Illustrativ poäng för bekvämlighet för böjning efter valskonfiguration, skala från 1 till 10, högre betyder mindre separat förböjningsarbete som krävs

Materialkompatibilitet och rullkapacitet

A Rullmaskin för stålplåt är inte begränsad till en enda metalltyp. Den huvudsakliga variabeln som ändras från ett material till ett annat är hur mycket motstånd plattan ger när den böjs, vilket i sin tur påverkar hur många pass som behövs och hur mycket hydraulisk kraft maskinen måste tåla.

Kolstål , det vanligaste materialet som rullas på dessa maskiner, beter sig förutsägbart och används ofta för tankar, rör och konstruktionssektioner
Rostfritt stål , som arbetar hårdnar mer under formningen, behöver ofta lite fler passningar och noggrann tryckkontroll för att undvika ytmarkering
Aluminium , i allmänhet den enklaste av de fyra att rulla på grund av dess lägre formmotstånd, även om försiktighet krävs för att undvika övertunning vid kurvan
Legerat stål , vanligtvis det mest krävande materialet, som kräver högre hydraulisk kraft och mer uppmärksamhet för att fjädra tillbaka efter varje pass

Illustrativt relativt formningsmotstånd efter materialtyp, baserat på typiskt valsböjningsbeteende, inte ett fast mått

Plåttjocklek, rulldiameter och antal passager

Tjockare plåt behöver en större rulldiameter och fler pass för att nå samma krökning som tunnare material, eftersom den yttre fibern på en tjock plåt måste sträckas längre för att följa böjen. Det är därför en maskin är klassad för en viss plåtvalsmaskin capacity listar både en maximal tjocklek och en matchande minsta valsdiameter, och varför att trycka en plåt nära den övre tjockleksgränsen vanligtvis innebär att sakta ner matningshastigheten och ta lättare, tätare pass.

Typiskt förhållande mellan kolstålplattans tjocklek och valsningspassager som behövs för att nå en standardcylinder, endast allmän vägledning

Vad detta betyder när du väljer en maskin

Om det mesta av ditt arbete ligger nära den övre änden av en maskin som är klassad för rullmaskinsdrift med maximal plåttjocklek, förvänta dig längre cykeltider, eftersom de sista millimeterna av kapacitet alltid kräver fler passeringar än mitten av området. Köpare som regelbundet rullar tjock strukturplåt tenderar att dimensionera upp till nästa rambetyg snarare än att köra en mindre maskin vid dess absoluta gräns.

Hydraulisk plåtrulle vs mekanisk: nyckelskillnader

Valet mellan en hydraulisk plåtrulle kontra mekanisk design beror på hur böjkraften genereras och kontrolleras. Mekaniska maskiner flyttar den övre rullen med en motordriven skruv eller växelsats, som är enkel men justeras i fasta steg. Hydrauliska maskiner använder oljetryck, vilket möjliggör kontinuerlig finjustering och låter systemet hålla en inställd kraft även om plåtmotståndet varierar något över dess bredd.

Illustrativ jämförelse, mörkare blått område representerar hydrauliska maskiner, ljusare blått område representerar mekaniska maskiner, båda på en generell 5-gradig skala

Där varje design brukar passa bäst

Hydrauliska maskiner erbjuder i allmänhet en fördel i precisionskontroll och kraftkonsistens, vilket är anledningen till att de dominerar Tillverkare av CNC-plåtrullningsmaskin segment som syftar till återkommande produktion. Mekaniska maskiner kan fortfarande vara en rimlig passform för lättare, enklare jobb där fintrycksjustering spelar mindre roll. Ingendera designen är universellt korrekt, det rätta valet beror på plåttjockleksintervall, batchstorlek och hur mycket automatisering arbetsflödet behöver.

Typiska tillämpningar över branscher

Eftersom plåtvalsning förvandlar platt materiel till krökta strukturella former, dyker utrustningen upp var som helst där en verkstad behöver cylindrar, koner eller bågformade sektioner snarare än platta paneler.

Vanliga industrier som förlitar sig på hydraulisk plåtrullningsutrustning
Industri	Typiska valsade delar
Skeppsbyggnad	Skrovsektioner, böjd plätering
Tryckkärl och tankar	Cylindriska skal, lagringstankringar
Vind- och brukstorn	Stora tornsektioner
Konstruktion och arkitektur	Böjda fasadskivor, välvda stöd
Allmän ståltillverkning	Rörsektioner, kanaler, anpassade fästen

I alla fall ovan sitter plåtvalsmaskinen tidigt i produktionslinjen, eftersom den valsade formen vanligtvis behöver färdigställas innan svetsning, beläggning eller montering kan fortsätta.

Hur man väljer en plåtvalsmaskin för ståltillverkning

En användbar vägledning för val av plåtvalsmaskin utgår från de delar du faktiskt behöver producera, inte från maskinspecifikationsbladet. Arbeta igenom faktorerna nedan i ordning.

Viktiga faktorer att väga när man jämför alternativ för plåtvalsmaskiner
Faktor	Vad ska kontrolleras
Maximal plåttjocklek	Matcha till ditt tjockaste vanliga jobb, inte bara genomsnittet
Plåtbredd eller rulllängd	Bör täcka din bredaste tallrik med viss arbetsmarginal
Rullkonfiguration	3 rullar för allmänt arbete, 4 rullar för mindre förböjning och snävare tolerans
Materialmix	Rostfritt och legerat stål kräver mer tillgänglig kraft än mjukt stål
Styrsystem	Manual för låg volym, CNC för upprepade körningar och tätare konsistens
Batchstorlek och repeterbarhet	Högre volym gynnar CNC hydraulisk plåtvalsmaskinstyrning

När dessa faktorer väl har kartlagts mot din produktionsplan blir det mycket lättare att jämföra en kompakt Hydraulisk plåtrullningsmaskin mot en större Heavy Duty Plåtrullningsmaskin på lika villkor, eftersom båda bedöms mot samma verkliga arbetsbelastning istället för en generisk broschyrspecifikation.

Drift- och underhållstips för lång livslängd

Kontrollera hydrauloljenivån och tillståndet regelbundet, eftersom förorenad olja är en av de vanligaste orsakerna till ojämnt tryck
Inspektera rullytor med avseende på repor eller slitage, särskilt efter rullning av slipmedel eller belagt material
Kontrollera rullparallelliteten med jämna mellanrum, eftersom felinriktning visar sig som en inkonsekvent kurva över plattans bredd
Håll hydraulslangar och kopplingar fria från läckor och byt ut slitna tätningar innan de går sönder under en produktionskörning
Följ tillverkarens rekommenderade smörjpunkter för växlar, lager och glidbanor
Registrera tryckinställningar för upprepade jobb så att operatörerna inte återställer parametrarna från början varje gång

Rutinmässig uppmärksamhet på dessa punkter håller en hydraulisk plåtvalsmaskin igång inom sin nominella tolerans och minskar oplanerade stillestånd under hektiska produktionsperioder.

Varför CNC hydrauliska plåtvalsmaskiner förbättrar konsistensen

Att lägga till CNC-styrning till en hydraulisk plåtvalsmaskin förändrar inte den underliggande bockningsprincipen, det ändrar hur repeterbar den principen blir från en del till en annan. En programmerad cykel tillämpar samma rullposition och trycksekvens varje gång, vilket är viktigast vid jobb med snäva sats-toleranskrav, såsom tryckkärlsskal eller tornsektioner som måste passa rent vid svetsfogen.

Nantong Pacific CNC Machine Tool Co., Ltd, baserat i Haian Economic and Technological Development Zone, arbetar med klippning, bockning, valsning och hydraulisk pressutrustning för kunder inom varvsbyggnad, konstruktion, tillverkning av rostfritt stål och relaterade industrier. Som en hydraulisk plåtvalsmaskin manufacturer and hydraulisk plåtvalsmaskin supplier Företaget betjänar både inhemska och exportmarknader och designar och producerar maskiner i standardserien samt icke-standardutrustning byggd kring en specifik produktionslinje. Köpare som jämför en Tillverkare av CNC-plåtrullningsmaskin för en ny eller expanderande tillverkningsbutik är välkomna att dela med sig av deras plåttjockleksområde, bredd och typiska batchstorlekar så att konfigurationen kan matchas till den faktiska arbetsbelastningen snarare än en generisk katalogmodell.

Vanliga frågor

F1: Vad är en hydraulisk plåtvalsmaskin?

Det är en metallformningsmaskin som böjer platt platta till krökta eller cylindriska former med hjälp av rullar placerade och pressade av hydraulcylindrar, vilket ger föraren justerbar, stadig kontroll över böjkraften.

F2: Hur fungerar en plåtvalsmaskin?

Plåten passerar fram och tillbaka mellan roterande rullar medan topp- eller sidorullarna gradvis utövar mer tryck för varje passage, vilket drar åt krökningen steg för steg tills målformen nås.

F3: Vilka material kan rullas av en hydraulisk plåtvalsmaskin?

Vanliga material inkluderar kolstål, rostfritt stål, aluminium och legerat stål, där varje material kräver en annan balans mellan hydraulisk kraft och antal passager.

F4: Hur mycket kostar en hydraulisk plåtvalsmaskin?

Kostnaden beror på faktorer som rullkonfiguration, maximal plåttjocklek, rulllängd och nivån på CNC-automatisering, så de flesta köpare begär en skräddarsydd offert baserad på sin egen plåtstorlek och produktionsvolym.

F5: Vilken storlek plåt kan en hydraulisk rullmaskin hantera?

Kapaciteten varierar beroende på maskinramstorlek, med lättare modeller som är anpassade till tunnare plåt och kraftiga plåtvalsmaskiner byggda för tjockare strukturplåt, så maximal tjocklek och rulllängd bör alltid kontrolleras mot ditt eget materialsortiment.

F6: Hur väljer man en plåtvalsmaskin för ståltillverkning?

Börja från din tjockaste och bredaste vanliga plåt, matcha sedan valskonfiguration, tillgänglig hydraulkraft och kontrolltyp till din typiska batchstorlek, som beskrivs i avsnittet med urvalsguiden ovan.

F7: Vad är skillnaden mellan rullmaskiner med 3 rullar och 4 rullar?

En 3-valsmaskin behöver vanligtvis ett separat förböjningssteg för plåtkanten, medan en 4-valsmaskin bygger in förbockning i den normala cykeln med hjälp av sina horisontellt justerbara sidorullar, vilket minskar vändning och extra hantering.

F8: Vilken är bättre, hydraulisk eller mekanisk plåtvalsmaskin?

Hydrauliska maskiner erbjuder i allmänhet finare, mer konsekvent tryckkontroll, som passar precision och upprepat produktionsarbete, medan mekaniska maskiner fortfarande kan vara ett fungerande alternativ för enklare jobb med mindre volym.
